Organice objetos en el dibujo en función de los elementos reales que representan (por ejemplo, carreteras, parcelas, cables o tuberías de agua).
Clasificación de objetos de dibujo
Al crear un objeto mediante su clasificación, éste toma automáticamente sus propiedades y valores de su clase de objeto. La clasificación mantiene la consistencia y establece estándares en el dibujo.

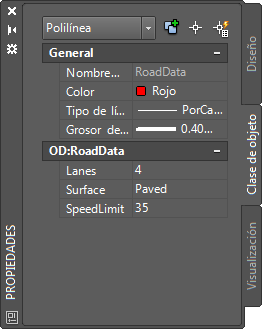

La ficha Clase de objeto de la paleta Propiedades muestra las propiedades asociadas a la clase del objeto seleccionado.
Si está suscrito a AutoCAD Map 3D, puede descargar conjuntos de herramientas específicos del sector de forma gratuita. Estas herramientas realizan un seguimiento rápido del proceso de clasificación.
Clases de elementos para datos geoespaciales
Los elementos FDO utilizan esquemas para definir las clases de elemento y sus propiedades. Un esquema es un conjunto de clases de elementos. Cada clase posee propiedades que describen sus miembros.
Puede realizar las siguientes acciones con las clases de elementos:
- Definir esquemas (bases de datos y archivos)
- Crear un banco de datos y añadir un esquema
- Cargar modelos de datos con el intercambio de metadatos de XML (XMI) a partir de programas de modelado estándar del sector
- Editar un esquema (para formatos de datos espaciales que admiten la edición)

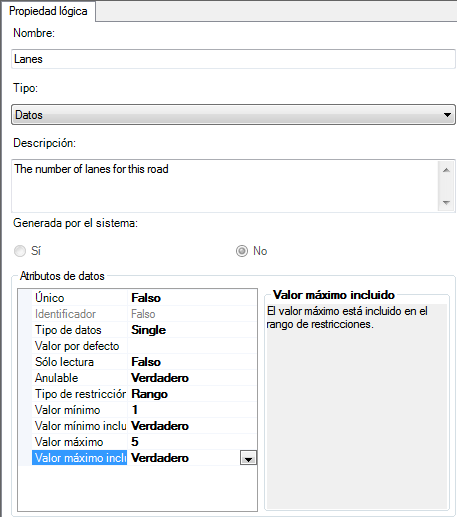

Utilizar el Editor de esquemas para crear o editar propiedades en una clase de elemento.
Modelos de sector para datos relacionales
Los modelos de sector usan reglas y relaciones para asegurarse de que los elementos cumplan ciertas normas. Aunque no almacene los datos en una base de datos relacional, puede utilizar un dibujo de modelo de sector para practicar con dibujos basados en reglas. Por ejemplo, si una regla especifica que todos los transformadores deben estar en los postes, el modelo se asegurará de que no se cree un transformador en ningún otro lugar. En ese sentido, los modelos de sector son similares a la clasificación de dibujo.
