Combinación de elementos geoespaciales y objetos de dibujo

El software de AutoCAD Map 3D integra datos de diseño asistido por ordenador (CAD) y sistema de información geográfica (SIG). Después de trabajar con los datos, puede conservarlos en un archivo DWG™, convertirlos en un archivo externo o desplazarlos a una base de datos espacial.

Datos DWG

Los mapas se guardan en formato DWG. Abra un dibujo de AutoCAD directamente o enlace dibujos y consulte los objetos que desee.

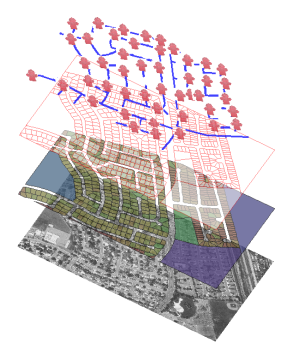

Combine los datos de elemento de una base de datos espacial con objetos procedentes de dibujos CAD, una geometría sin procesar procedente de una hoja de cálculo e imágenes ráster.
Los elementos y los objetos se transforman automáticamente en el sistema de coordenadas empleado en el mapa.

Datos espaciales

Conéctese a los datos que va a incluir.

Acceda directamente y edite datos espaciales en archivos y bases de datos.
Sin conversiones de datos, la integridad de los datos está asegurada.
Conéctese a servicios web disponibles de forma pública como WMS (Web Map Services, Servicios Web de mapas) y WFS (Web Feature Services, Servicios Web de elementos).

Imágenes ráster

Añada fotografías aéreas, mapas de curvas de nivel y superficies DEM.

Se muestran imágenes con referencias geográficas en la ubicación correcta.
Los ráster de superficie se envuelven sobre las elevaciones.

Conéctese a los datos desde el Panel de tareas.

Seleccione el origen de datos.
Seleccione las clases de elementos que va a añadir al mapa.

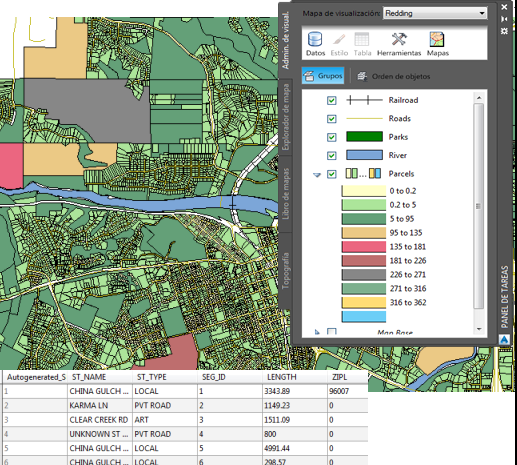

Cada clase de elemento que se añade se convierte en una capa del Administrador de visualización.

Las capas en el Administrador de visualización representan los orígenes de datos a los que está conectado este mapa. La Tabla de datos permite editar la información de elementos individuales en una capa.

Importación de datos

También puede importar los datos, en lugar de conectarse a ellos. La importación interrumpe la conexión con el origen y añade una “instantánea” de los datos del mapa. Si los datos se modifican a continuación, no se aplicará ningún cambio en el mapa a menos que se vuelvan a importar los datos. No existe ninguna forma de actualizar los datos importados en su origen. De igual modo, al exportar datos, solo se exportan los datos actuales. La conexión con los datos directos se pierde.

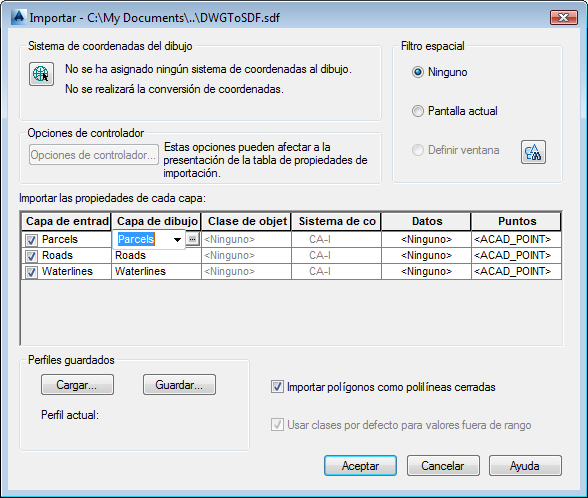

Al importar datos, puede estructurarlos en el mapa. Asigne datos a capas o clases de objetos. Añada datos de atributo a tablas de datos de objetos. Asignar un sistema de coordenadas Especifique si los puntos son puntos, texto o bloques.

Puede leer, escribir y convertir datos entre formatos estándar.

Integración de información de base de datos

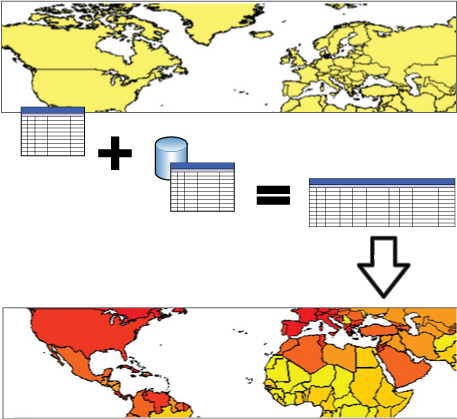

Una objetos de CAD a bases de datos de uso común mediante plantillas de vínculo. Una datos geoespaciales a bancos de datos ODBC y bases de datos mediante uniones.

Cuando se une una base de datos a una capa de elemento, las propiedades de ambos bancos de datos están disponibles para esa capa para crear temas y otras finalidades.

Adición de datos de levantamiento

Incorpore puntos exportados desde Autodesk Civil 3D (LandXML) o datos ASCII desde un dispositivo GPS.

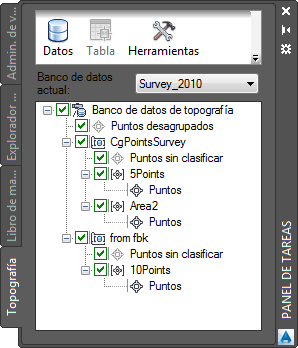

Uso de la ficha Topografía para importar y organizar datos de levantamiento

Adición de datos de nube de puntos

Incorpore datos de nube de puntos de archivos LiDAR Aerial Survey (.LAS) o ASCII (.XYZ).

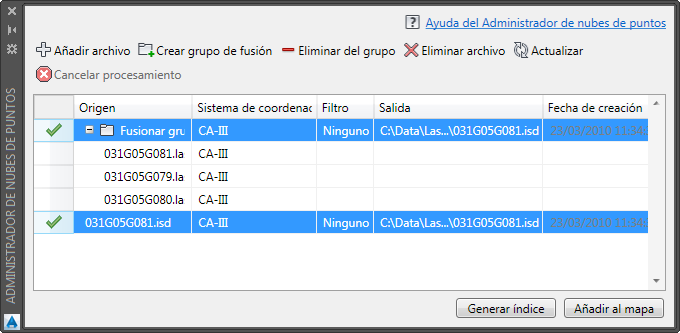

Utilice el Administrador de nubes de puntos para incorporar datos de nube de puntos
