Ejercicio 1: Clasificación de los objetos de señal

Empiece clasificando los objetos del dibujo Classify_Signals.

Nota:

En este ejercicio se utiliza el archivo Classify_Signals.dwg con el que se ha trabajado en el Ejercicio 3: Adición de clases de objetos al archivo de definición.

Para clasificar los objetos de señal

1. Si el dibujo Classify_Signals no está abierto en AutoCAD Map 3D, ábralo.
2. Haga clic en la ficha Crear grupo Objeto de dibujoSeleccionar objetos sin clasificar. Find

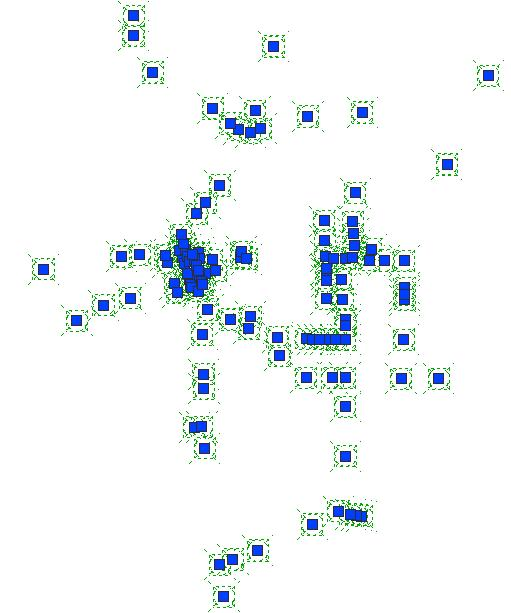

   Seleccione los objetos no clasificados para que pueda añadirlos a una clase de objeto .

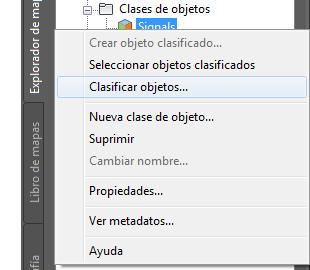

3. Haga clic con el botón derecho en la clase de objeto Signals en el Explorador de mapa del Panel de tareas y seleccione Clasificar objetos.


   Clasificar los objetos seleccionados si cumplen con los criterios de la clase de objeto.

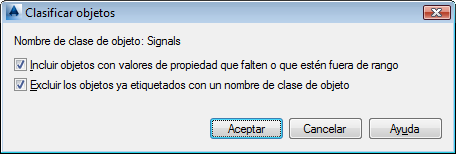

4. Deje ambas casillas activadas en el cuadro de diálogo Clasificar objetos y haga clic en Aceptar.

5. Para comprobar que los objetos se han clasificado correctamente, pulse Esc para borrar la selección. En la ficha Explorador de mapa del Panel de tareas, haga clic en la clase de objeto Signals y seleccione Seleccionar objetos clasificados.


   Se seleccionan todas las señales.

6. Vuelva a pulsar Esc para borrar la selección y, a continuación, haga clic en una única señal para seleccionarla.
7. Haga clic con el botón derecho en la señal seleccionadas y haga clic en Propiedades.

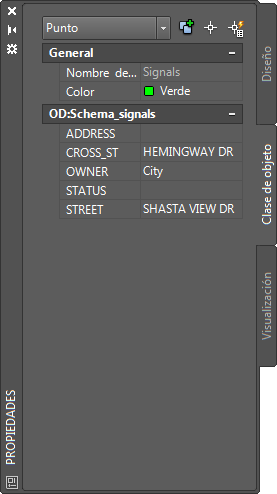

8. En la paleta Propiedades, haga clic en la ficha Clase de objeto y examine las propiedades.


   Examinar las propiedades para los miembros de la clase de objetos Signals.

9. Guarde y cierre Classify_Signals.dwg.

Para continuar con este aprendizaje, vaya al Ejercicio 2: Clasificación de carreteras y parcelas.
