Definición de un mapa
Un archivo de mapa de AutoCAD Map 3D es una ventana a su información. Contiene vínculos a todos los datos e imágenes que incluye en el mapa:
- Objetos de AutoCAD estándar
- Datos espaciales desde una base de datos o archivo
- Imágenes ráster
- Datos de atributo
Puede utilizar varios orígenes en un archivo de mapa único. Por ejemplo, se puede enlazar un archivo DWG al archivo de mapa, consultar en algunas de sus capas y añadirlas como capas del Administrador de visualización. A continuación, realice una conexión con un archivo SHP que se convierte en otra capa del mapa de visualización, o bien añada elementos desde una base de datos geoespaciales. El archivo de mapa recuerda todas las conexiones y los objetos que se han añadido al archivo de mapa.

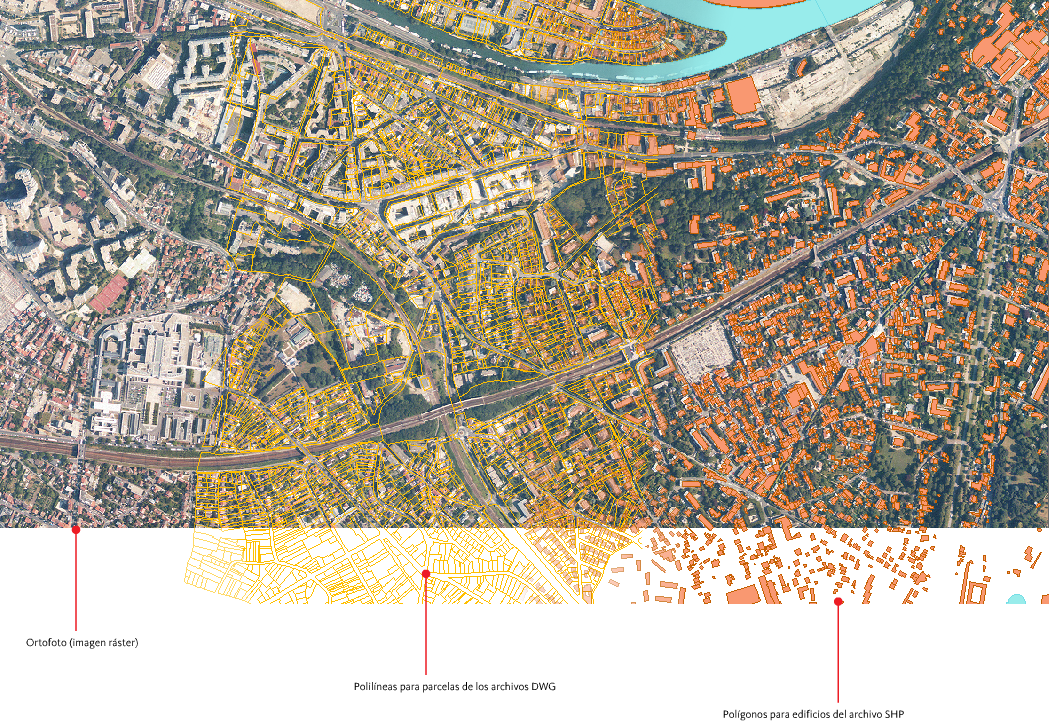

Este mapa contiene una imagen ráster de fotografía, datos de construcción guardados en un archivo SHP y datos de parcela guardados en un archivo DWG.
¿Qué es el Administrador de visualización?
Los datos se coordinan en el mapa mediante el Administrador de visualización.
Cada conjunto de datos constituye una capa del Administrador de visualización. Por ejemplo, en una capa ráster se puede mostrar una fotografía aérea de una ciudad. Una capa de SDF puede mostrar un archivo SDF que represente parcelas en la ciudad. Una capa de dibujo puede mostrar objetos desde el dibujo actual o desde un archivo de dibujo enlazado.
Las capas del Administrador de visualización no son iguales que las capas de AutoCAD.
En el Administrador de visualización puede aplicar estilos a cada capa por separado, cambiar el orden de las capas y visualizar y trazar el resultado. Puede especificar los estilos de línea, el color y los grosores; los colores de relleno y los estilos; las etiquetas, etc.
Contenido de un archivo de mapa
Cada archivo de mapa de AutoCAD Map 3D incluye la información necesaria para conectarse a los orígenes de datos, los dibujos, las imágenes ráster y los datos de atributo correspondientes a su contenido. Asimismo almacena consultas, datos de objeto, información sobre estilos, presentaciones de impresión y todos los parámetros personalizados.

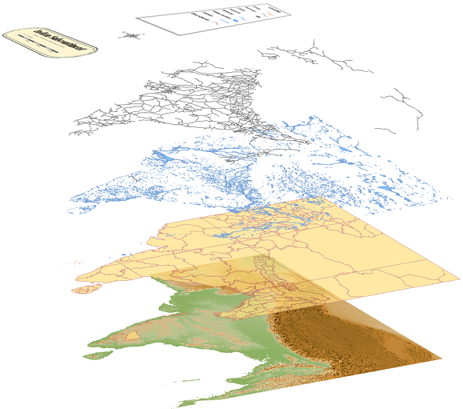

Cada conjunto de datos es una capa del mapa.
Siempre que abra un archivo de mapa, podrá disponer inmediatamente de toda esta información.
Definición de un origen de datos
Un origen de datos es cualquier origen de información que se puede utilizar en un mapa. Puede ser información de cualquiera de los tipos siguientes:
- Una base de datos espacial creada con Oracle, SQL Server u otro sistema gestor de bases de datos relacionales
- Un banco de datos espaciales basado en archivos, como Autodesk SDF o ESRI SHP
- Un archivo de dibujo de AutoCAD
- Una hoja de cálculo u otro origen ODBC que contenga datos de atributo
- Una imagen ráster, como un archivo TIFF o DEM
La relación entre los orígenes y el archivo de mapa es dinámica. Si cambian los datos del archivo de origen, estos cambios se actualizan en el archivo de mapa. Al cambiar los objetos del archivo de mapa, los cambios se pueden guardar en los orígenes.
¿Qué se puede hacer con un mapa finalizado?
Puede compartir mapas incluso con visores que no tienen acceso a AutoCAD Map 3D. Por ejemplo, puede compartir mapas de cualquiera de las siguientes maneras:
- Imprimir mapas
- Guardar mapas como archivos DWF (que se pueden visualizar con Autodesk Design Review, disponible desde el sitio web de Autodesk)
- Publicar mapas en Infrastructure Map Server
- Convertir todos los datos a datos DWG de AutoCAD
- Publicar mapas en Internet

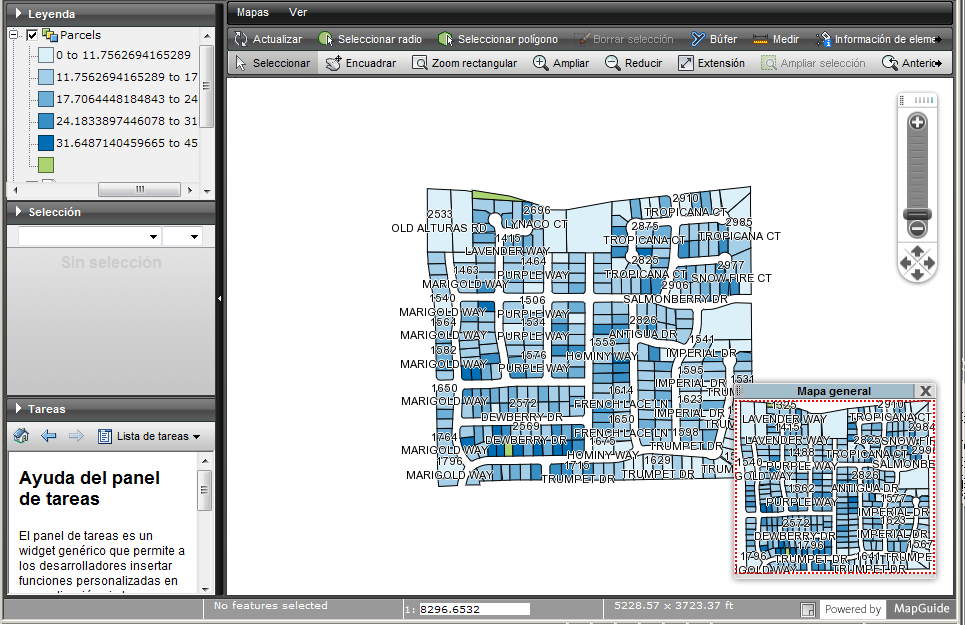

Publicar en Infrastructure Map Server para compartir un mapa en Internet
AutoCAD no puede leer determinada información en un archivo de AutoCAD Map 3D, por ejemplo vínculos a datos espaciales externos. Para compartir un mapa con un usuario de AutoCAD, convierta todos los datos del mapa al formato DWG, incluidos los datos de los bancos de datos espaciales.
