Para validar una topología de áreas, compruebe si existen errores de topología en los datos de las tablas de la topología. Entre los errores de topología se incluyen polígonos que se cruzan consigo mismos o centroides sin polígonos.
Para comprobar una topología de áreas
- En el Explorador del modelo de sector, haga clic en
Explorador del modelo de sector. - En el Explorador del modelo de sector, expanda el elemento Topologías.
- Pulse una topología de áreas con el botón derecho del ratón y seleccione Comprobador de topología.
En la ventana resultante, cada tipo de error de topología se almacena en su propio nodo.
- Expanda los nodos y sus componentes para ver más detalles.
En el nivel del elemento se muestran por defecto el FID y el nombre de la clase de elemento. Pulse dos veces un componente para visualizar la información del elemento relacionada con el mensaje de error.
Nota:Debe activar la acción de pulsar dos veces en las opciones de la aplicación. Consulte Configuración de las opciones de la aplicación.
Pueden aparecer los siguientes tipos de error:
- El centroide no tiene polígono: no hay ningún elemento de centroide que se encuentre dentro de un polígono. Puede deberse a un error de tipo “La línea no está en un bucle cerrado”.
- La línea no está en un bucle cerrado: los segmentos de una topología de áreas deben crear un polígono cerrado. Si una línea no forma parte de un polígono válido, aparece aquí. Puede deberse a un error de tipo “Las líneas se cruzan o se tocan” o “La línea se cruza o se toca a sí misma”.
- Las líneas se cruzan o se tocan: un segmento cruza o toca otra línea.
- La línea se cruza o se toca a sí misma: las líneas se cruzan o se tocan entre sí.
- El centroide tiene geometría nula: el centroide no tiene geometría (no tiene coordenadas).
- La línea tiene geometría nula: el segmento no tiene geometría (no tiene coordenadas).
- El polígono tiene errores: los polígonos no válidos se guardan en la tabla de sistema _TSER. La causa de este error puede ser una de las siguientes:
- La línea tiene más de {0} vértices: el segmento tiene varios vértices.
- La línea tiene secciones duplicadas: una sección del segmento se ha digitalizado dos veces (principalmente hacia adelante, hacia atrás y, de nuevo, hacia adelante).
- La línea tiene puntos adyacentes: el segmento incluye dos o más puntos adyacentes separados por una distancia inferior al valor de tolerancia.
- Dos o más anillos se tocan: un anillo exterior y otro interior o dos anillos interiores se tocan.
- Coordenadas fuera de la extensión espacial : las coordenadas están fuera de la extensión espacial.
- El polígono tiene varios centroides: la superficie tiene más de un centroide. Expanda las superficies para ver los centroides.
- Opte por alguna de las posibilidades siguientes:
- Seleccione un error y pulse
. Se resaltan todos los elementos bajo el elemento seleccionado. Para eliminar el resaltado, pulse
.
Amplíe el elemento resaltado en el mapa. También puede pulsar Zoom al pulsar para ampliar automáticamente un elemento al pulsarlo.
Abra el formulario de la clase de elemento para ver información sobre el elemento.
Suprima el elemento seleccionado de la base de datos.
Cree los centroides omitidos en el polígono seleccionado. Esta herramienta no está disponible a menos que falte un centroide en el polígono.
Busque las líneas intersecantes que no ha detectado la comprobación de topología estándar. Esta herramienta se utiliza en los casos aislados en los que las líneas intersecantes no crean polígonos que no son válidos. Puede tardar mucho en ejecutarse.

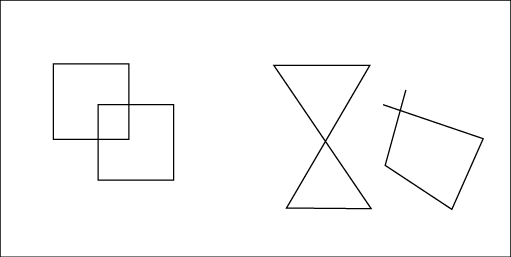

Los polígonos de la izquierda solo se detectan a través de Buscar líneas intersecantes. Los polígonos de la derecha se detectan con el Comprobador de topología estándar.
- Seleccione un error y pulse
- Cuando haya terminado de reparar los errores de topología, pulse
para asegurarse de que no queda ningún error.
