Utilice Gestionar conexiones para ver y editar las topologías lógicas. El área Gestionar conexiones muestra el árbol de conectividad de los elementos que forman parte de una topología lógica.
Cuando se digitaliza un elemento, éste se conecta automáticamente a otros elementos que se encuentran dentro de la tolerancia especificada. Para conectar los elementos manualmente, utilice el área Gestionar conexiones.
El área Gestionar conexiones está disponible si se ha definido una topología lógica.
Para ver las conexiones lógicas
- En el Explorador del modelo de sector, expanda un nodo de argumento y seleccione un elemento.
- En la barra de herramientas principal, haga clic en
Gestionar conexiones. Nota:También puede ver las conexiones desde un formulario de clase de elemento. Abra el formulario de una clase de elemento que forme parte de una topología lógica. En la barra de herramientas del formulario, pulse Gestionar conexiones.

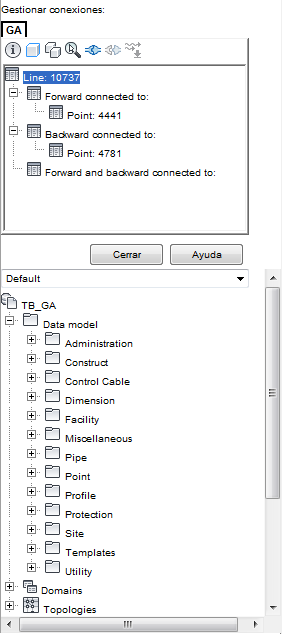

El área Gestionar conexiones muestra todas las conexiones que se han definido hasta y desde el elemento seleccionado. El nodo raíz es el elemento seleccionado.
- Opte por alguna de las posibilidades siguientes:
- Conecte elementos. Haga clic en
. En el dibujo, seleccione los elementos que desee conectar al elemento seleccionado. - Desconecte elementos. Seleccione el elemento conectado en el área en árbol y pulse
. - Defina o modifique la dirección de flujo de la conexión. Seleccione el elemento y pulse
.
- Conecte elementos. Haga clic en
Para obtener más información sobre la configuración de topologías lógicas, consulte el "Manual de Infrastructure Administrator".
