La Vista preliminar de llenado es una representación previa al análisis del modo en que se llenará la pieza.
Se mostrará Vista preliminar de llenado cuando se haya colocado un punto de inyección en el modelo y se haya activado la casilla de verificación Vista preliminar de llenado en el panel Tareas del estudio. Los resultados de Vista preliminar de llenado se actualizan cada vez que se modifica la ubicación de un punto de inyección o se añade uno.

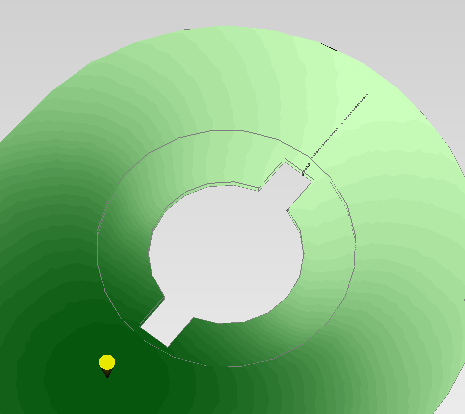

- Una representación en gradiente del tiempo de llenado; cuanto más claro sea el color, más tardará en llenarse esa sección de la pieza.
- Pequeños puntos negros que representan colectivamente líneas de soldadura.
- El tipo de molde se ha establecido en Sólo pieza.
- Se ha establecido un punto de inyección.
- Se ha seleccionado la opción Vista preliminar de llenado del panel Tareas del estudio.
- No se ha realizado ningún análisis del estudio.
- La pieza no puede incluir sistemas de canales, alimentación o refrigeración.
- No se admiten modelos con varias cavidades.
- Los planos de corte no funcionan con la Vista preliminar de llenado.
- El grosor absoluto de cualquier sección de la pieza debe ser superior a 0,1 mm.
Cómo usar este resultado
Puede añadir y ajustar los puntos de inyección, para ver cómo se evalúa en tiempo real el impacto de estas decisiones. La posibilidad de obtener rápidamente información sobre las posiciones de las líneas de soldadura y la posible sobrecompactación, antes de iniciar un análisis, acortará el ciclo de desarrollo general.
Cosas que buscar
- Las líneas de soldadura pueden afectar a la resistencia estructural de la pieza y pueden considerarse defectos visuales cuando están situadas en el sitio equivocado. El ajuste del punto de inyección puede desplazar estas líneas de soldadura a una posición menos problemática. Si es necesario tener en cuenta las líneas de soldadura, ejecute un análisis de llenado para determinar con mayor precisión la calidad de las líneas de soldadura.
- Para evitar la sobrecompactación y los consiguientes problemas de deformación, las extremidades de una pieza deben llenarse al mismo tiempo. Cuando sea posible, ajuste la posición de inyección para lograr un llenado uniforme.
