Las mediciones 2D permiten medir líneas, áreas y números en un plano 2D. En lugar de efectuar cálculos manuales en planos en papel, puede anotar la geometría y realizar cálculos exactos. La geometría se toma de forma automática, para que se sitúe junto a las mediciones 3D en el libro de Quantification.
Las mediciones 2D son compatibles con archivos DWF escaneados y nativos. Los archivos DWF no nativos, como PDF, pueden convertirse en DWF utilizando el software del controlador de impresión con el fin de utilizarlos en las mediciones 2D. Consulte Tipos de archivo admitidos.

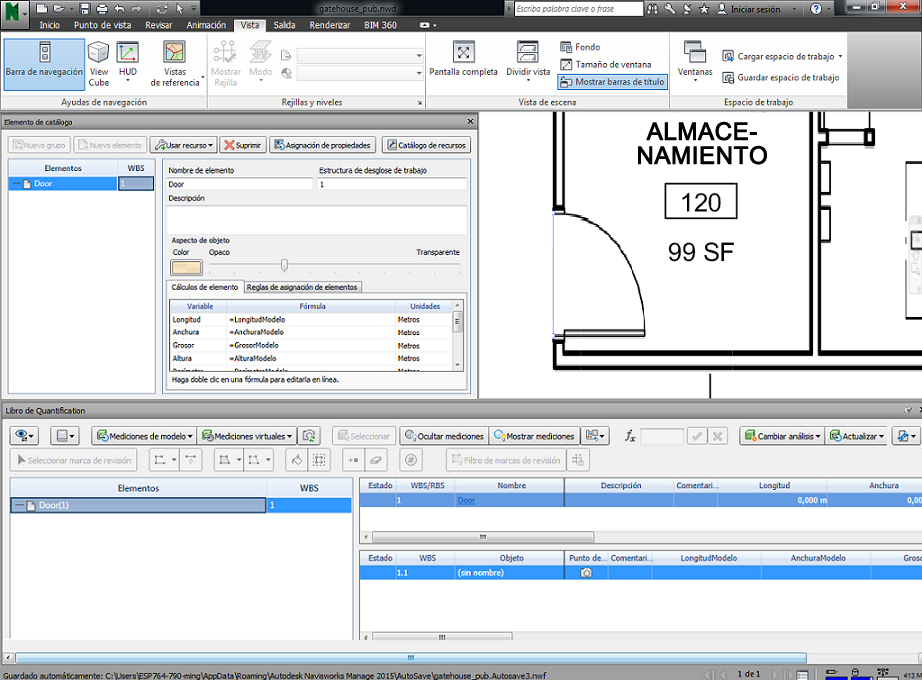

Flujo de trabajo de las mediciones 2D
- Seleccione o cree un elemento del catálogo de elementos.
- Abra el plano 2D que desea utilizar. Si el proyecto contiene varios planos o modelos, utilice el Navegador de proyectos para seleccionar un plano 2D.
- Seleccione una herramienta de marca de revisión de la barra de herramientas Mediciones 2D.
- Dibuje la marca de revisión en el plano.
- Los resultados de las mediciones aparecen en el libro de Quantification.
