Para vincular planos de sección

Para vincular planos de sección

1. Haga clic en la ficha Herramientas de sección grupo Modo Planos .
2. Para activar los planos requeridos, vaya al menú desplegable Plano actual del panel Parámetros de planos y haga clic en los iconos de las bombillas junto a todos los planos requeridos.

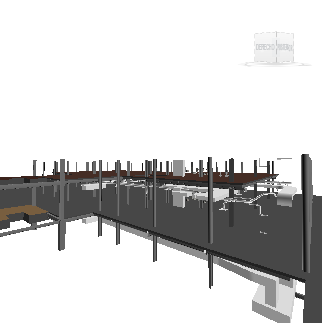

   Cuando se enciende una bombilla, la sección correspondiente se activa y corta el modelo en la vista de escena.


3. Seleccione Vincular planos de sección en el panel Parámetros de planos. Ahora todos los planos de sección están vinculados.
4. Si el gizmo de desplazamiento no está visible en la vista de escena, en el grupo Transformar y seleccione Mover .

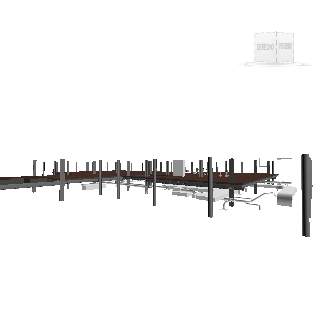

5. Arrastre el gizmo para mover el plano de sección actual. Todos los planos de sección se mueven juntos, creando un corte en el modelo.
6. Opcional: haga clic en la ficha Herramientas de sección grupo Guardar Guardar punto de vista para guardar el punto de vista seccionado actual.

Nota: Puede ir a la ficha Animación grupo Crear Grabar y crear una animación de punto de vista que muestre cómo se corta el modelo.
