Un vínculo analítico es un elemento que conecta dos nodos analíticos independientes. La creación de vínculos analíticos simplifica y agiliza el análisis estructural del modelo y afecta a los resultados dentro del margen aceptable.
Los vínculos analíticos se pueden utilizar en determinadas situaciones, como por ejemplo para conectar pilares o vigas con desfases o para modelar diafragmas de suelo rígido. Se creará automáticamente un vínculo analítico de las vigas analíticas a los pilares analíticos, de acuerdo con las reglas definidas a continuación.

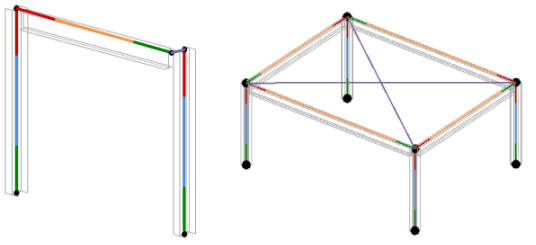

Vínculos analíticos (un pilar con desfase y un diafragma de suelo rígido)
Los vínculos analíticos pueden configurarse como totalmente rígidos o liberados en direcciones globales. Estos elementos analíticos proporcionar rigidez al modelo analítico sin añadir ningún objeto físico real.
Un vínculo analítico es una propiedad de ejemplar para pilares y vigas, en las propiedades de Modelo analítico. Para vigas, puede seleccionar Activado, Desactivado o Desde pilar.
Los pilares que se solapan con el modelo físico de una viga, sin estar necesariamente unidos a ese modelo, pueden tener vínculos analíticos con la viga.
En este caso, el pilar podría tener vínculos analíticos tal como muestra la siguiente ilustración.
Las vigas que abarcan varios pilares también pueden alojar vínculos analíticos. Todos los pilares en la ilustración siguiente, tanto si están unidos como si no, pueden tener vínculos analíticos con la viga.
La tabla siguiente muestra el comportamiento de vínculos analíticos según la configuración de los pilares y de la viga.
| Configuración de vínculo analítico | |||||
|---|---|---|---|---|---|
| Viga | Pilar 1 | Pilar 2 | Pilar 3 | Pilar 4 | |
 |
Desde pilar | Sí | No | No | Sí |
 |
Desde pilar | Sí | Sí | No | Sí |
 |
Desde pilar | Sí | Sí | Sí | Sí |
 |
Sí | Sí | No | Sí | Sí |
 |
No | Sí | No | Sí | Sí |
