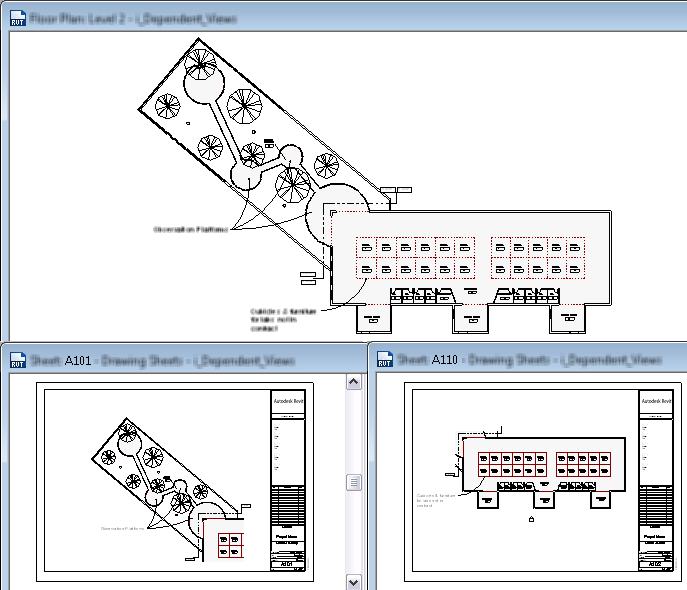

Si una vista es demasiado grande para que quepa en un solo plano, puede crear varios planos para la vista, dividir la vista en varias partes y mostrar una parte en cada plano.
También puede utilizar está técnica cuando una vista sea demasiado alta o demasiado ancha para un plano y quiera mostrar partes de esta unas junto a otras en el mismo plano.
En estos casos debe utilizar vistas dependientes, como se explica a continuación.
Para dividir una vista en varios planos
- En un proyecto, cree y prepare la vista que desea dividir.
Añada anotaciones, detalles, cotas y todos los demás datos requeridos.
- Cree vistas dependientes.
Consulte Crear vistas dependientes.
- En cada una de las vistas dependientes, use regiones de corte para mostrar la parte del modelo que mostrar en esa vista y las anotaciones que incluir. Si una vista dependiente muestra anotaciones o elementos de modelo no requeridos, haga clic con el botón derecho sobre ellos y seleccione Ocultar en vista
Elementos. - En la vista principal, añada líneas coincidentes para indicar dónde se divide la vista.
- En cada una de las vistas dependientes, use regiones de corte para mostrar la parte del modelo que mostrar en esa vista y las anotaciones que incluir. Si una vista dependiente muestra anotaciones o elementos de modelo no requeridos, haga clic con el botón derecho sobre ellos y seleccione Ocultar en vista
- Cree los planos en los que colocar las vistas dependientes.
- Añada las vistas dependientes a los planos correspondientes.
- (Opcional) Añada referencias de vista a la vista principal.
Las referencias de vista indican el plano en que aparece cada vista dependiente.
