Acerca de acotar componentes de leyenda

Añada cotas a componentes de leyenda individuales para que sean más descriptivos.

Puede agregar cotas a componentes de leyendas individuales utilizando la herramienta Cota.

Se pueden acotar la mayoría de las líneas dentro de un componente de leyenda. Sin embargo, no se pueden acotar componentes anfitriones, como los muros, techos y suelos. Tampoco se pueden acotar componentes de familia de sistema dentro de una leyenda.

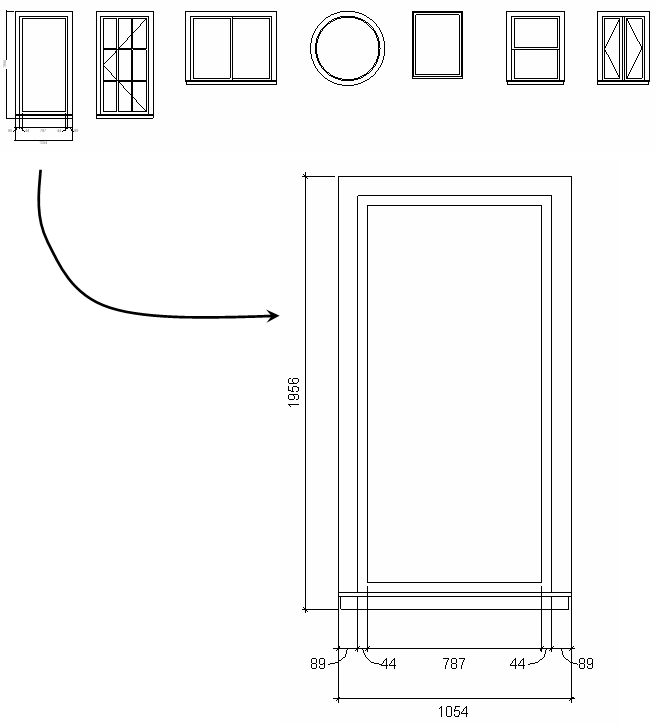

Leyenda de ventanas con primera ventana acotada

Ejemplos de leyenda

Entre las leyendas típicas se incluyen las siguientes:

• Leyenda de anotación. Muestra anotaciones de plano como los extremos de sección, los marcadores de nivel, las marcas de cotas de elevación, los símbolos de alzado, los símbolos de nota clave, las etiquetas de revisión, las etiquetas de elementos y otros símbolos que no representan objetos de modelo. Cada símbolo tiene un texto descriptivo asociado. Los símbolos se muestran en el tamaño de impresión.
• Leyenda de símbolo de modelo. Muestra representaciones simbólicas de objetos de modelo con un texto descriptivo.

  Los elementos típicos incluyen aparatos eléctricos, aparatos sanitarios, equipos mecánicos y objetos de emplazamiento.

• Leyenda de estilos de línea. Muestra una línea en un estilo de línea y un texto que explica lo que representa dicho estilo en los dibujos.

  Algunos ejemplos son las líneas de clasificación para incendios, las líneas de propiedades, las líneas de retranqueo, el cableado eléctrico, los aparatos sanitarios y los ejes.

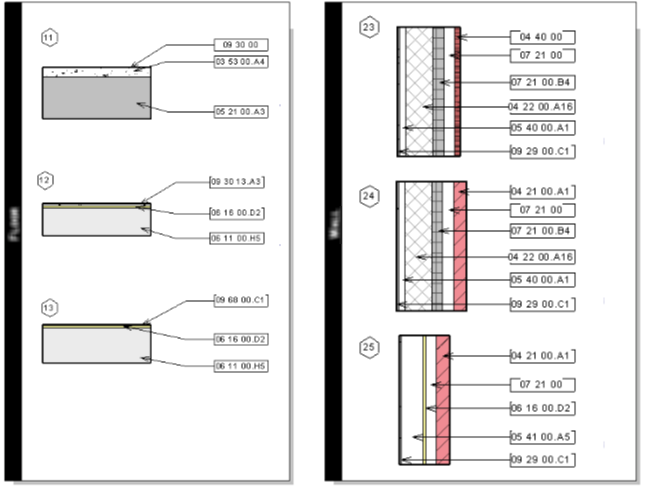

• Leyenda de materiales. Muestra un ejemplo de patrón de corte o superficie, y un texto que identifica el material asociado a dicho patrón.
• Proceso por fases. Muestra una sección de muro que se ha dibujado con una modificación de gráfico seleccionada, y un texto identificativo.

Las leyendas se pueden añadir a varios planos. En una leyenda se puede colocar cualquier elemento que se pueda colocar en vistas de diseño, como líneas de detalle, texto, cotas o regiones rellenadas.

Las vistas de leyenda son exclusivas de cada proyecto, por lo que no se pueden transferir de un proyecto a otro.

Nota: Un componente que se coloca en una leyenda no cuenta como ejemplar adicional del componente en el modelo de construcción, por lo que no se añade al número de ejemplares del componente que aparecen en una tabla de planificación o bloque de notas.

Puede utilizar vistas de leyenda como paletas gráficas, lo cual significa que puede seleccionar un componente en una vista de leyenda y utilizar las herramientas Crear similar o Igualar tipo para colocar el componente en otra vista.
