Crear el boceto de un sistema de vigas

Utilice las herramientas de boceto para definir el perímetro de un sistema de vigas.

1. Haga clic en la ficha Estructuragrupo Estructura (Sistema de vigas).
2. Haga clic en la ficha Modificar | Colocar Sistema de vigas estructuralesgrupo Sistema de vigas (Boceto de sistema de vigas).
3. Haga clic en el grupo DibujarLínea para crear un boceto; o haga clic en el grupo DibujarSeleccionar líneas para seleccionar líneas existentes.

   También puede hacer clic en el grupo DibujarLínea para crear un boceto, o bien hacer clic en el grupo Dibujar Seleccionar soportes para seleccionar el borde del sistema de vigas.

4. En la paleta Propiedades:
   • En Patrón, seleccione un tipo de viga.
   • En Patrón, para Regla de diseño, defina los requisitos de espaciado del sistema de vigas.
   • En caso de que el sistema de vigas vaya a ser inclinado o desigual con respecto al nivel, seleccione la opción 3D.
5. Dibuje o seleccione líneas que definan el contorno del sistema de vigas.

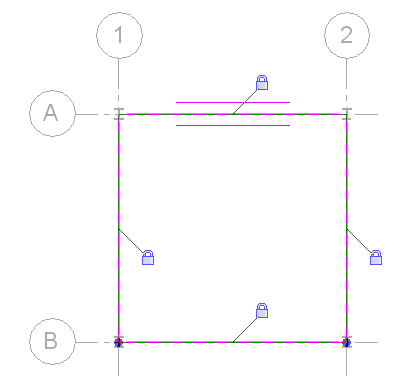

   Boceto del contorno del sistema de vigas con líneas bloqueadas en soportes

6. Haga clic en la ficha Modificar | Crear contorno de sistema de vigasgrupo Modo (Finalizar modo de edición).

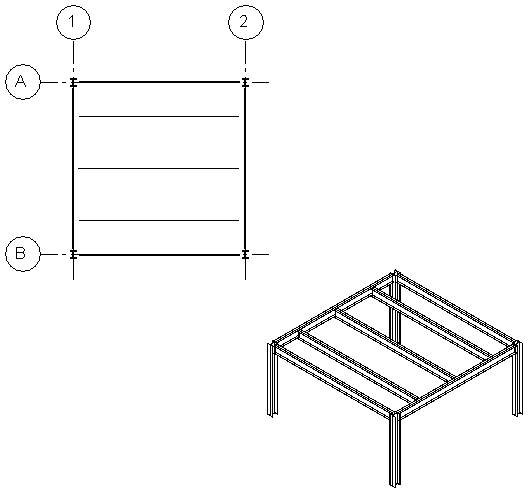

   Vistas de plano de planta y 3D de un sistema finalizado de vigas estructurales
