Crear una losa de cimentación

Cree una losa de cimentación mediante bocetos o seleccionando los muros del primer nivel del modelo.

1. Haga clic en la ficha Estructuragrupo Cimentación Losa.
2. Especifique un tipo de losa de cimentación en el selector de tipo.
3. Haga clic en la ficha Modificar | Crear contorno de suelogrupo DibujarLínea de contorno y haga clic en (Seleccionar muros) para seleccionar los muros en el modelo. Si lo desea, puede crear un boceto de losa de cimentación. Utilice las herramientas de boceto disponibles en la ficha Modificar | Crear contorno de suelogrupo Dibujar para trazar el contorno de la losa de cimentación. El boceto debe formar un bucle cerrado o una condición de contorno.
4. En la barra de opciones, haga clic en Extender en muro si desea que el desfase se mida desde el núcleo del muro.
5. En la barra de opciones, especifique un desfase para los bordes de losa, en el cuadro de texto Desfase.
6. Haga clic en la ficha Modificar | Crear contorno de suelogrupo Modo Finalizar.

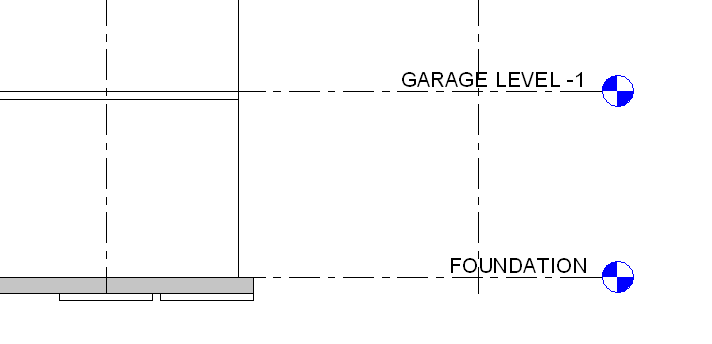

Nota: Las losas de cimentación se añaden debajo del nivel donde se dibujan. Por consiguiente, si añade una losa de cimentación en Nivel 1, se añadirá debajo de Nivel 1 y no estará visible en la vista de plano del nivel 1. Para ver la losa de cimentación en una visa de plano, cree un nivel debajo de Nivel 1; por ejemplo Nivel de cimentación. Al crear un nivel debajo del nivel 1, también podrá ver la losa de cimentación como subyacente (mostrada como tramado) en el nivel 1.
