Revise y modifique los valores de los parámetros de cota de forma de sección de elementos de armazón estructural.
Estas propiedades se crean a partir del parámetro de categoría de familia Forma de sección que corresponde al elemento.
| Forma de sección | Parámetros de cota de forma disponibles |
|---|---|
Estándar de tubería (acero laminado en caliente)  |
D. Diámetro: el diámetro externo de la forma de sección redonda. T. Grosor de diseño de muro: el grosor de diseño perpendicular entre la superficie interna y externa de una forma de sección. t. Grosor nominal de muro: la distancia perpendicular media entre la superficie interna y externa de la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

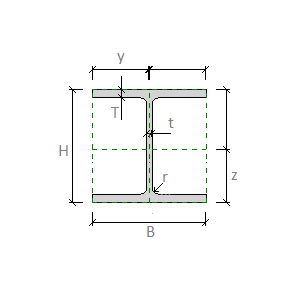

Ala paralela en I (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r. Empalme de celosía: el radio del empalme entre la celosía y el ala. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

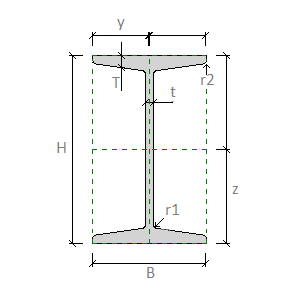

Ala inclinada en I (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r1. Empalme de celosía: el radio del empalme entre la celosía y el ala. r2. Empalme de ala: el radio del empalme al final de un ala en la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

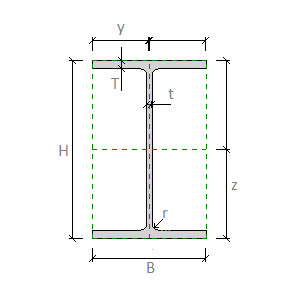

Ala ancha en I (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r. Empalme de celosía: el radio del empalme entre la celosía y el ala. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

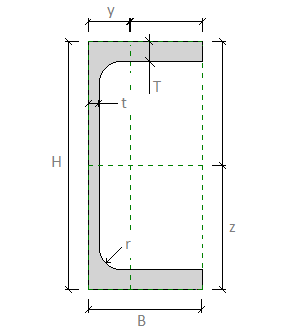

Ala paralela de canal C (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r. Empalme de celosía: el radio del empalme entre la celosía y el ala. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

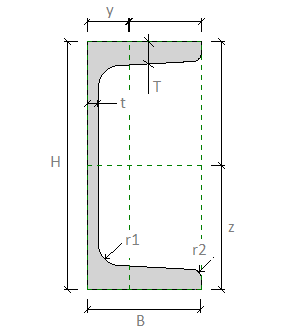

Ala inclinada de canal C (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r1. Empalme de celosía: el radio del empalme entre la celosía y el ala. r2. Empalme de ala: el radio del empalme al final de un ala en la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

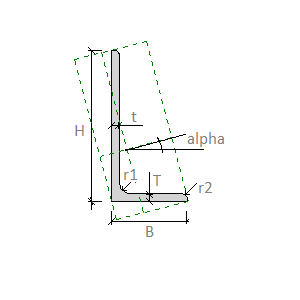

L-Ángulo (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r1. Empalme de celosía: el radio del empalme entre la celosía y el ala. r2. Empalme de ala: el radio del empalme al final de un ala en la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

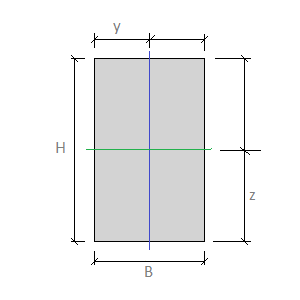

Barra rectangular  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

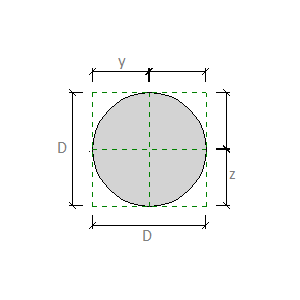

Barra redonda  |
D. Diámetro: el diámetro externo de la forma de sección redonda. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

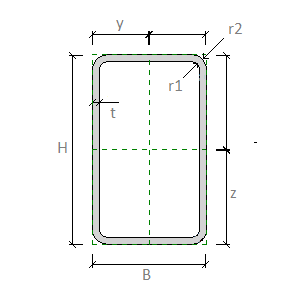

HSS rectangular (acero conformado en frío)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de diseño de muro: el grosor de diseño perpendicular entre la superficie interna y externa de una forma de sección. t. Grosor nominal de muro: la distancia perpendicular media entre la superficie interna y externa de la forma de sección. r1. Empalme interior: el radio del empalme de la esquina interior de una forma de sección estructural hueca rectangular. r2. Empalme exterior: el radio del empalme de la esquina exterior de una forma de sección estructural hueca rectangular. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

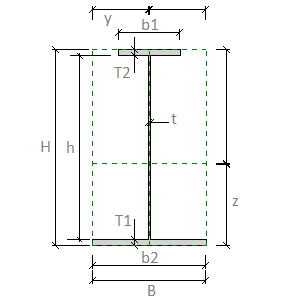

Soldada, en forma de I (acero almenado y soldado)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T2. Grosor de ala superior: la distancia entre las superficies exteriores del ala superior en la forma de sección de un elemento almenado o soldado. b1. Anchura de ala superior: la anchura externa del ala superior en la forma de sección de un elemento almenado o soldado. T1. Grosor de ala inferior: la distancia entre las superficies exteriores del ala inferior de la forma de sección de un elemento almenado o soldado. b2. Anchura de ala inferior: la anchura externa del ala inferior en la forma de sección de un elemento almenado o soldado. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. h. Altura de celosía: la distancia a lo largo de la celosía entre las alas en la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

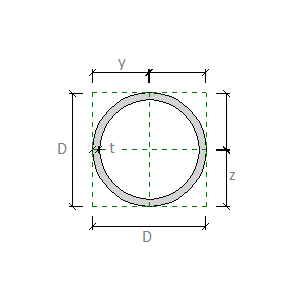

| HSS redondo (acero conformado en frío) |
D. Diámetro: el diámetro externo de la forma de sección redonda. T. Grosor de diseño de muro: el grosor de diseño perpendicular entre la superficie interna y externa de una forma de sección. t. Grosor nominal de muro: la distancia perpendicular media entre la superficie interna y externa de la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |
Ala paralela en I dividida (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r. Empalme de celosía: el radio del empalme entre la celosía y el ala. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |
Ala inclinada en I dividida (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r1. Empalme de celosía: el radio del empalme entre la celosía y el ala. r2. Empalme de ala: el radio del empalme al final de un ala en la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |

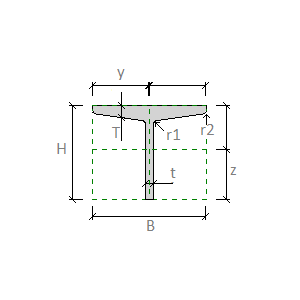

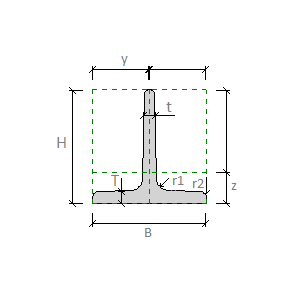

Tes estructurales (acero laminado en caliente)  |
B. Anchura: la anchura externa de la forma de sección. H. Altura: la altura externa de la forma de sección. T. Grosor de ala: la distancia entre las superficies exteriores del ala en la forma de sección. t. Grosor de celosía: la distancia entre las superficies exteriores de la celosía en la forma de sección. r1. Empalme de celosía: el radio del empalme entre la celosía y el ala. r2. Empalme de ala: el radio del empalme al final de un ala en la forma de sección. y. Centroide horizontal: la distancia desde el centroide de la forma de sección hasta las extremidades izquierdas del eje horizontal. z. Centroide vertical: la distancia desde el centroide de la forma de sección hasta las extremidades inferiores del eje vertical. alfa. Ángulo de ejes principales: el ángulo de rotación entre los planos de referencia de los ejes principales y la sección transversal. Se muestra como un parámetro de la familia Análisis estructural. |
