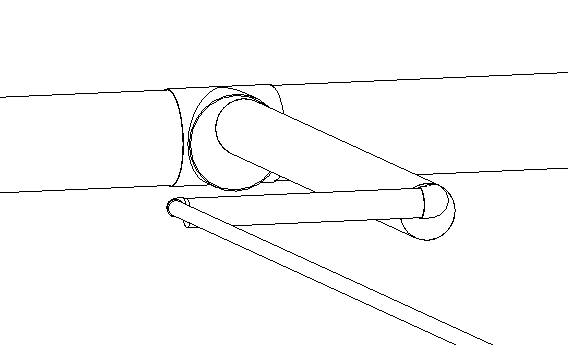

Aunque las tuberías sean concéntricas, puede especificar la justificación para las tuberías con diferentes tamaños.
El editor de justificación permite alinear las partes superiores, inferiores o laterales de las tuberías en una sección del sistema.
- Resalte una tubería en la sección o el sistema que desea justificar, pulse la tecla Tabulador una o más veces para resaltar los segmentos que desea justificar y haga clic para seleccionar la tubería.
- Haga clic en la ficha Modificar | Tuberías
grupo Editar
Justificar para acceder al editor de justificación. - Haga clic en
Puntos de control para seleccionar el extremo de la sección de red de conductos que utilizará como referencia para la justificación, como se indica mediante la flecha que aparece al final de la ramificación.
Cada clic selecciona alternativamente el segmento inicial o final, indicado mediante una flecha al final de cada ramificación.
- Especifique la referencia de alineación:
Haga clic en... Para alinear...
Superior izquierda
Superior centro
Superior derecha
Medio izquierda
Medio centro
Medio derecha
Inferior izquierda
Inferior central
Inferior derecha También puede hacer clic en

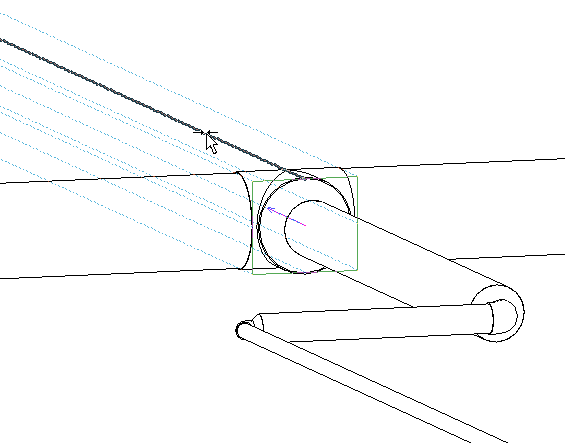

Línea de alineación y seleccionar una línea de referencia en el área de dibujo. Esta función es especialmente útil en una vista 3D con la opción Líneas finas seleccionada y un estilo visual definido como Estructura alámbrica. Aparecen líneas de referencia discontinuas en los bordes y a lo largo del centro de las caras de la tubería de referencia, como se muestra. Nota: Debe especificar Estructura alámbrica en Estilo visual antes de utilizar el editor de justificación. - Haga clic en una de las líneas de alineación del dibujo a fin de especificar la línea que se utilizará para la justificación.
- Cuando esté satisfecho con la configuración de justificación de las tuberías, haga clic en
Finalizar para alinear las tuberías o en

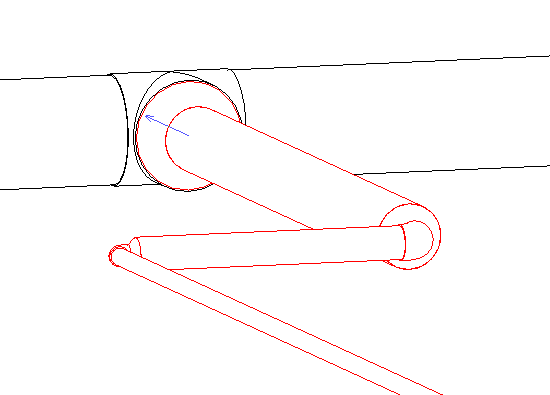

Cancelar para cerrar el editor de justificación sin aplicar los cambios. Las tuberías que se muestran aquí se han justificado en la parte superior central del segmento grande conectado a la Te.
