Al seleccionar la opción Línea oculta en el cuadro de diálogo Configuración mecánica, puede especificar el modo en que las tuberías que se cruzan (en planos independientes) se muestran en el proyecto.

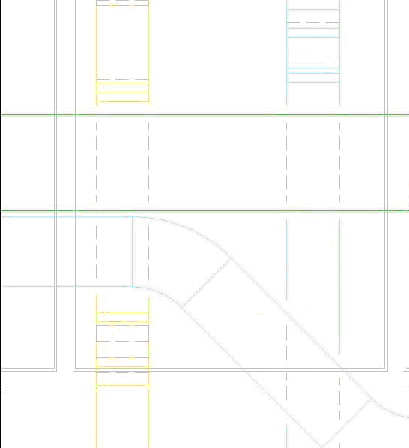

En los dibujos de dos líneas, los segmentos de conducto y tubería cruzados se muestran de forma que las líneas que representan el segmento del plano más lejano se muestran en un estilo diferente para indicar que las oculta el segmento del primer plano y no se encuentran conectadas a este, tal como se muestra. Los parámetros de Línea oculta solo se aplican cuando se selecciona Línea oculta como estilo visual.
- Haga clic en la ficha Sistemas
grupo Mecánica
Configuración mecánica. - En el panel izquierdo del cuadro de diálogo Configuración mecánica, haga clic en Línea oculta.
- En el panel derecho, especifique los siguientes parámetros para el estilo de línea y la anchura de esa separación:
- Dibujar líneas ocultas MEP : si se selecciona esta opción, las tuberías o los conductos se dibujan con el estilo de línea y las separaciones que se han especificado para las líneas ocultas.
- Estilo de línea: haga clic en la columna Valor y seleccione un estilo de línea en la lista desplegable que determine la visualización de líneas ocultas de un segmento en el punto de intersección de los segmentos.
- Separación interior: especifica la separación de las líneas que aparecen en una intersección de segmentos. Si está seleccionada la opción Líneas finas, no se muestra la separación.
- Espacio exterior: especifica la separación de las líneas que aparecen de forma externa a las intersecciones de segmentos. Si está seleccionada la opción Líneas finas, no se muestra la separación.
- Línea única: especifica la separación de las líneas ocultas únicas en el punto de intersección de los segmentos.
