Cree una viga de celosía personalizada para colocar dentro de un modelo estructural.
Una familia de diseño de viga de celosía se compone de líneas que definen elementos de celosía tales como cordones y celosías. Los cordones y las celosías se crean de forma que sus ejes (eje local X) descansen a lo largo de las líneas de diseño que se definan en la familia de diseño de viga de celosía. El diseño entero se transformará de forma que la distancia entre los dos planos de referencia final dependerá del ejemplar de viga de celosía según su forma en el proyecto.
Para crear bocetos de cordón de viga de celosía
Crear el boceto de almas de vigas de celosía
Asignar familias de elementos de estructura para la viga de celosía
Guardar y cargar la familia de vigas de celosía
- Haga clic en
NuevoFamilia. En el directorio de plantillas Imperial o Metric, seleccione el archivo de plantilla de familia Vigas de celosía estructurales.rft. Haga clic en el botón Abrir para abrir un archivo de familias. La plantilla de familia de vigas de celosía estructural proporciona cinco planos de referencia permanentes: superior, inferior, izquierdo, central y derecho. Los planos izquierdo y derecho indican la longitud de dirección de la luz de la viga de celosía. Las líneas de diseño de viga de celosía que terminen en estos planos o coincidan con ellos conservarán esta relación durante la transformación del diseño en el entorno del proyecto.
- Haga clic en la ficha Creargrupo Detalle

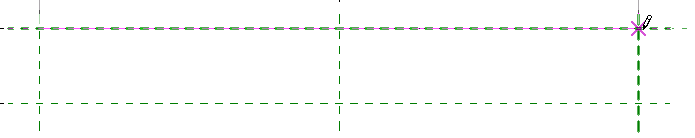

(Cordón superior). - Dibuje a lo largo del plano de referencia superior para definir el cordón superior.
- Haga clic en el símbolo del candado correspondiente a la línea para bloquear el cordón en el plano.
- Haga clic en la ficha Creargrupo Detalle
(Cordón inferior). - Dibuje a lo largo del plano de referencia inferior para definir el cordón inferior.
- Vuelva a hacer clic en el símbolo del candado para bloquear el cordón en el plano.
- Haga clic en la ficha Creargrupo Detalle
(Celosía). - Dibuje el boceto de las celosías de panel.
- Si es preciso, coloque cotas adicionales entre las líneas de boceto y los planos de referencia.
El parámetro Longitud se puede utilizar en la familia de diseño de viga de celosía para realizar cálculos que permitan especificar la ubicación exacta de los elementos de montante de celosía o para calcular el número de paneles necesarios que crear en el entorno del proyecto.
- Haga clic en la ficha Insertargrupo Cargar desde biblioteca
(Cargar familia de armazón). Para especificar familias de armazón estructural utilizables por la familia de diseño de viga de celosía, debe cargarlas en esa familia. Acceda al directorio de familias imperiales o métricas y seleccione las familias de armazón estructural para cordones y celosías. Deben ser familias de armazón estructural o familias de anotación genérica. Repita este paso para especificar este valor para cada tipo previsto de viga de celosía.
- Haga clic en la ficha Creargrupo Propiedades
(Tipos de familia). En el cuadro de diálogo Tipos de familia, haga clic en Nuevo y escriba el nombre de este tipo de viga de celosía. Repita este paso para cada tipo previsto para esta familia de vigas de celosía. - Para cada tipo de familia de viga de celosía, seleccione el tipo de armazón que desee para el cordón superior, el cordón inferior, los montantes y las diagonales de celosía. Para cerrar el cuadro de diálogo, haga clic en Aceptar.
- Haga clic en Guardar como. Acceda al directorio de familias, asigne un nombre a la nueva familia de vigas de celosía y haga clic en Guardar.
- Para cargarla en un proyecto abierto, haga clic en la ficha Creargrupo Editor de familias
(Cargar en proyectos). Nota: La armadura siempre se debe arrastrar a una vista de plano, no a una de alzado.
