Crear una cimentación aislada

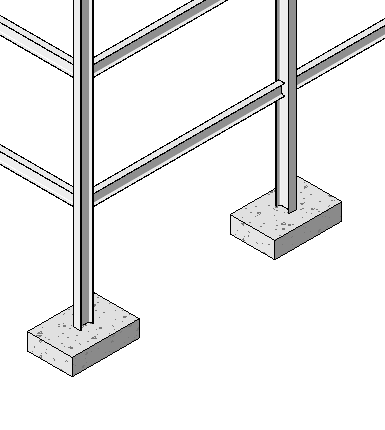

Coloque las zapatas bajo los pilares estructurales o en las intersecciones de rejilla.

1. Haga clic en la ficha Estructuragrupo Cimentación Aislada.
2. En la paleta Propiedades, seleccione un tipo de cimentación aislada en el selector de tipo.
3. Para colocar una única zapata, haga clic en el área de dibujo en una vista de plano o una vista 3D.


   Para colocar varios ejemplares de la zapata en la intersección de rejillas en una vista de plano, haga clic en Modificar | Colocar Cimentación aislada grupo Múltiple En rejillas. Seleccione las rejillas y haga clic en Finalizar.

   Para colocar varios ejemplares de la zapata bajo determinados pilares, haga clic en Modificar | Colocar Cimentación aislada grupo Múltiple En pilares. Seleccione los pilares y haga clic en Finalizar.

El valor de Elevación inferior de las cimentaciones estructurales (zapatas) figura en un parámetro de ejemplar de solo lectura denominado Elevación en parte inferior. Puede mostrar este valor en una vista colocando en la cimentación una Etiqueta de cimentación estructural con alzado. Está disponible en la biblioteca de familias, en Estructural\Anotaciones.
