Representación simbólica de escaleras

Controle la visualización de los objetos de anotación y modelo de escalera por proyecto o por vista.

Varias subcategorías de modelo, como Marcas de corte, Líneas de contrahuella y Soportes, así como varias subcategorías de anotación, como Caminos de escalera y Etiquetas de tramo de escalera, ofrecen un control más preciso de la representación visual de las escaleras.

• Puede especificar el grosor de línea, el color de línea, el patrón de línea y el material para la categoría Escaleras y sus subcategorías en cada proyecto. Para acceder a Estilos de objeto, haga clic en la ficha Gestionargrupo Configuración (Estilos de objeto). Consulte Modificación de estilos de objeto.
• Por vista, puede especificar el grosor de línea, el color de línea y el patrón de línea para la categoría Escaleras y sus subcategorías. Para acceder a Visibilidad y Gráficos, haga clic en la ficha Vistagrupo Gráficos (Visibilidad/Gráficos) o utilice las teclas de acceso directo VG. Consulte Visualización gráfica y visibilidad en vistas de proyecto
• También puede utilizar plantillas de vista para controlar la escala de vista, el nivel de detalle y la configuración de visibilidad de una vista o de un tipo de vista en concreto. Consulte Introducción a las plantillas de vista.

Ejemplos de representación de escalera en una vista de plano

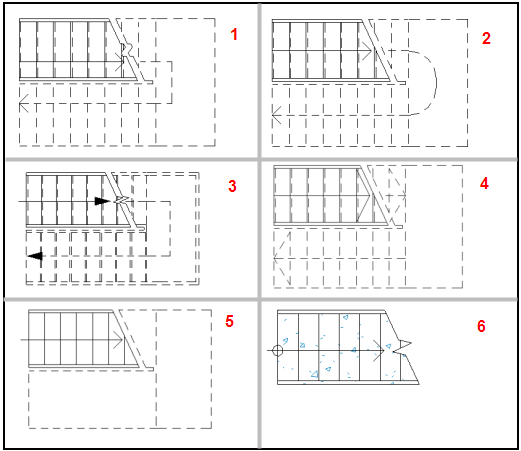

La imagen siguiente muestra algunas de las opciones de representación visual en una vista de plano. (Para facilitar la consulta, la anotación de texto "Arriba" se ha eliminado de las imágenes). Consulte la tabla siguiente para ver las descripciones de las opciones de representación visual numeradas que aparecen a continuación.

N.º de imagen	Propiedades de tipo de marca de corte	Propiedades de tipo de camino de escalera	Visibilidad de las subcategorías de escalera
1	Línea de corte: Línea doble Símbolo de marca de corte: Curva	Forma de línea en esquina: Recto Anotación de camino de escalera desplazada manualmente más cerca del contorno de tramo	Subcategoría de modelo de <Proyección> soportes: no visible
2	Línea de corte: Línea doble Símbolo de marca de corte: Ninguno	Forma de línea en esquina: Curvada	Subcategoría de modelo de <Proyección> soportes: no visible
3	Línea de corte: Línea doble Símbolo de marca de corte: Zig-zag	Tipo de punta de flecha: Flecha 30 grados rellenada Forma de línea en esquina: Recto	Subcategoría de modelo de <Proyección> soportes: visible
4	Línea de corte: Línea doble Símbolo de marca de corte: Ninguno	Tipo de punta de flecha: Abierta Flecha de peldaño completo: seleccionada Dibujar para cada tramo: seleccionada	Subcategoría de modelo de <Proyección> soportes: no visible
5	Línea de corte: Línea doble Símbolo de marca de corte: Ninguno	Tipo de punta de flecha: Abierta Extensión inicial: valor especificado	Subcategorías de modelo de <Proyección> soportes, <Proyección> líneas de mamperlán y <Proyección> líneas de contrahuella: no visibles Subcategoría de anotación de <Proyección> flechas arriba: no visible
6	Línea de corte: Línea doble Símbolo de marca de corte: Zig-zag	Tipo de punta de flecha: Abierta Tipo de símbolo de inicio: Punto abierto Extensión inicial: valor especificado Distancia hasta marca de corte: valor modificado	Todas las subcategorías de modelo de <Proyección>: no visibles Categoría de modelo Escaleras: Proyección/Patrón de superficie y modificación de color especificados
