Utilice las herramientas de boceto comunes para la colocación manual de formas de armadura dentro de un anfitrión válido.
Los bocetos de armadura se asignarán a una forma existente cuando compartan los atributos siguientes:
- El número de segmentos de línea
- La forma de segmentos de línea unidos
- El número de ganchos
- La dirección de los ganchos
- Las cotas de curvatura de los ganchos
- Tipo de forma: estándar o estribo
Si el boceto no se corresponde con una forma existente, se creará una forma nueva en el Navegador de formas de armadura y en la lista desplegable Tipo de forma de armadura, en la barra de opciones.
Coloque una armadura con herramientas de boceto
- Abra una vista en sección de un anfitrión de hormigón válido.
- Haga clic en la ficha Estructura
grupo Refuerzo
Armadura. - Haga clic en la ficha Modificar | Colocar armaduragrupo Orientación de colocación (o Perspectiva de colocación)
Boceto de armadura. - Cuando se le indique, seleccione el elemento que alojará la armadura.
- Utilice las herramientas de boceto para crear la forma de armadura.

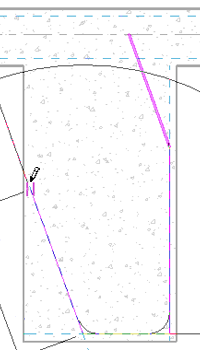

Boceto de una forma de armadura
Opcional. Haga clic en la ficha Modificar | Crear boceto de armadura
grupo Refuerzo
Multiplanar para crear una armadura multiplanar. - Añada ganchos a los extremos de la forma de armadura.

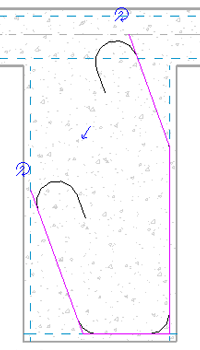

Añadir ganchos de armadura a la forma de boceto

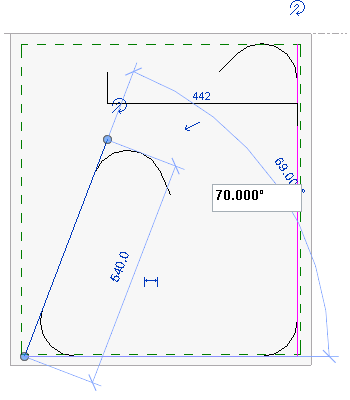

- Coloque y oriente los ganchos de armadura. Consejo: Al manipular segmentos en el modo de boceto, puede definir manualmente longitudes y cotas angulares haciendo clic en las cotas temporales e introduciendo otro valor. Estos valores temporales pueden hacerse permanentes.
- Haga clic en la ficha Modificar | Crear boceto de armaduragrupo Modo
Finalizar modo de edición para aceptar el boceto y colocar la forma nueva. La forma nueva se ajusta mediante forzado de cursor a la referencia de recubrimiento. Nota: Las cotas se descartan cuando la armadura se convierte en una forma.
