Puede usar el editor de pendientes para especificar la cantidad y la dirección de la pendiente para sistemas de tuberías enteros, porciones de un sistema o segmentos de tubería individuales.
Con esta función, puede aplazar la aplicación de una pendiente hasta que haya dispuesto todo el sistema.

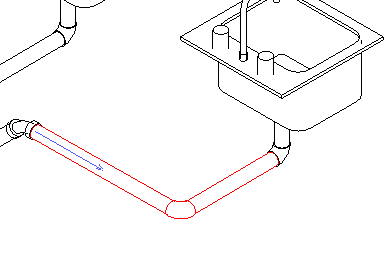

- Resalte la tubería en la sección en la que desee ajustar la pendiente, pulse Tab una o varias veces para resaltar los segmentos donde desee aplicar la pendiente y haga clic para seleccionar la tubería.
- Haga clic en la ficha Modificar | Tuberías
grupo Editar
Pendiente para activar las herramientas para ajustar la pendiente de las tuberías y las transiciones de la sección. - En el editor de pendientes, en el grupo Pendiente, seleccione un valor para Valor de pendiente.
Aparece una flecha en el extremo de referencia. El extremo de referencia para la pendiente se establece en el punto más bajo de la sección de tubería.
Cuando hay más de una rama en la misma elevación, se activa el

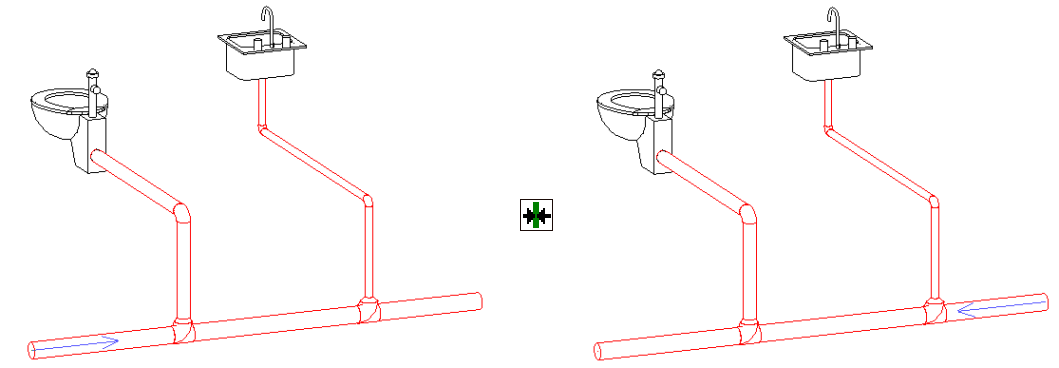

Punto de control de pendiente. Si solo hay una rama que sirva como referencia, el Punto de control de pendiente se desactiva. - Haga clic en Punto de control de pendiente para especificar un extremo de referencia para la pendiente.
Con cada clic se cambia la selección de una referencia de pendiente a otra; la selección se indica mediante una flecha.
Se muestra una flecha en la rama seleccionada.
- Cuando esté satisfecho con la configuración de la pendiente para las tuberías, haga clic en
Finalizar para aplicar la pendiente a las tuberías y cierre el editor de pendientes. Haga clic en
Cancelar para cerrar el editor de pendientes sin aplicar los cambios.
