Les contrôles du panneau déroulant Outils de réglage ailette permettent d'ajuster certains aspects de la géométrie des structures, dont les ailettes.

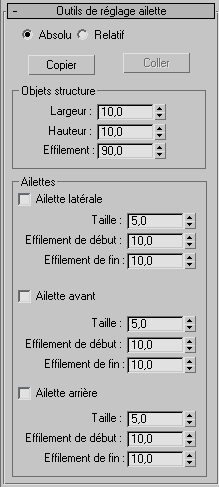

Interface
- Absolu
-
Définit les paramètres d'ailette en tant que valeurs absolues. Utilisez cette option pour définir des valeurs d'ailette identiques pour toutes les structures sélectionnées.
- Relatif
-
Définit des paramètres d'ailette relatifs aux valeurs actuelles. Utilisez cette option pour conserver la correspondance des tailles entre des structures possédant des ailettes de tailles différentes.
- Copier
-
Copie les paramètres de structure et de l'ailette pour la structure sélectionnée, en préparation du collage vers une autre structure via l'option Coller.
- Coller
-
Colle les paramètres de structure et d'ailette copiés dans la structure sélectionnée.
Zone Objets structure
- Largeur
-
Définit la largeur de la structure.
- Hauteur
-
Définit la hauteur de la structure.
- Effilement
-
Ajuste l'effilement de la forme de la structure. Un effilement de 0 produira une structure en forme de boîte. Des valeurs élevées ont pour effet de resserrer la structure à l'emplacement où elle rejoint sa structure enfant, tandis que des valeurs faibles élargissent cette extrémité de la structure.
Zone Ailettes
- Ailette latérale
-
Ajoute des ailettes latérales aux structures sélectionnées.
- Taillecontrôle la taille de l'ailette.
- Effilement de débutcontrôle l'effilement de début de l'ailette.
- Effilement de fincontrôle l'effilement de fin de l'ailette.
- Ailette avant
-
Ajoute des ailettes avant aux structures sélectionnées.
- Taillecontrôle la taille de l'ailette.
- Effilement de débutcontrôle l'effilement de début de l'ailette.
- Effilement de fincontrôle l'effilement de fin de l'ailette.
- Ailette arrière
-
Ajoute des ailettes à l'arrière des structures sélectionnées.
- Taillecontrôle la taille de l'ailette.
- Effilement de débutcontrôle l'effilement de début de l'ailette.
- Effilement de fincontrôle l'effilement de fin de l'ailette.
