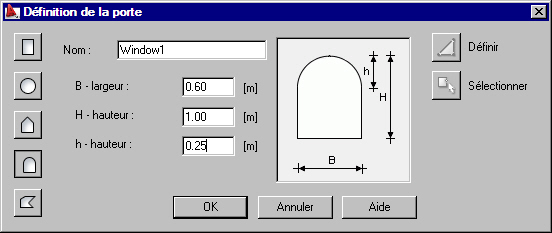

La boîte de dialogue Définition de l'ouverture permet de définir ou de modifier une ouverture pour un type d'ouverture prédéfini (par exemple pour les fenêtres et les portes) :
|
Ouverture rectangulaire |
H - hauteur B - largeur |
|
||
|
Ouverture circulaire |
D - diamètre |
|
||
|
Ouverture pentagonale |
h, H - hauteurs B - largeur |
|
||
|
Ouverture en arc |
h, H - hauteurs B - largeur |
|
||
|
Ouverture de forme arbitraire |
|
Définir : cliquez dans la zone de dessin pour spécifier les points qui définissent la forme de l'ouverture.
Sélectionner : dans la zone de dessin, sélectionnez une polyligne (créée avec AutoCAD®) formant une zone fermée. Pour ajouter une nouvelle ouverture à la liste des ouvertures disponibles dans Autodesk AutoCAD Structural Detailing - Formwork Drawings, procédez comme suit :
- Cliquez sur une icône de type d'ouverture.
- Pour Nom, entrez le nom de l'ouverture.
- Spécifiez les dimensions de l'ouverture.
- Cliquez sur OK.
Lorsque vous définissez une section de forme arbitraire, spécifiez le nom de l'ouverture, puis cliquez sur Définir ou Sélectionner.
