Après l’édition du modèle de la structure, il est possible de générer un plan des fondations de la structure. Pour cela, il faut :
- Sélectionner l’étage dans l’arborescence disponible dans l’onglet Modèle du Gestionnaire d’objets (l’étage est mis en surbrillance)
- cliquer sur le bouton droit de la souris et dans le menu contextuel qui s’affiche choisir l’option Créer plan des fondations ou l'option :
- Menu : Béton Coffrage > Plan des fondations
- Ruban : ASD - Plans > Créer Dessins > Plan des fondations
- Barre d'outils : Dessins > Plan des fondations
- Ligne de commande : RBCX_DEF_FOUNDATION_VIEW
Une nouvelle projection (plan) des fondations est générée et s'affiche dans l'arborescence de l'onglet Repères de la boîte de dialogue Gestionnaire d'objets.

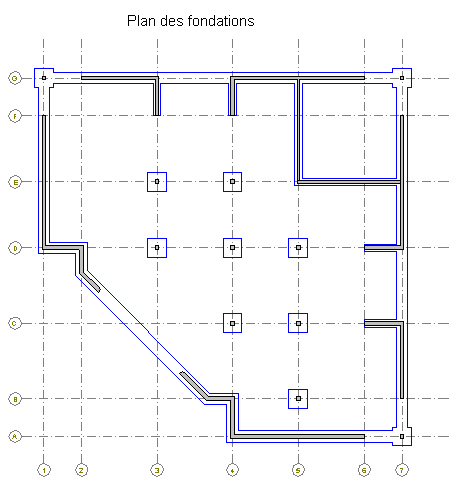

Après avoir attribué un nom au plan de fondations, cliquez dessus avec le bouton droit de la souris et choisissez Activer. Un dessin du plan de fondations requis est créé dans la zone de dessin.
