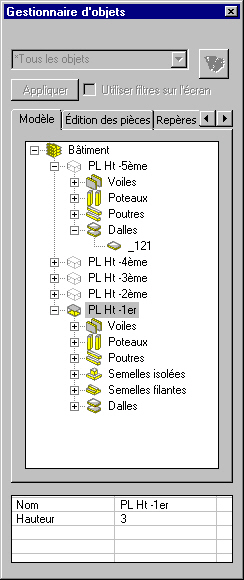

La boîte de dialogue Gestionnaire d’objets est située à gauche de la zone de définition graphique. La largeur de la boîte de dialogue est ajustée de façon à laisser assez de place pour la zone de dessin, dans laquelle vous définissez un modèle de structure.
La boîte de dialogue Gestionnaire d'objets contient les éléments suivants :
- Onglets contenant les listes (jeu) d’éléments de l’affaire en fonction de l’étape de l’affaire (modélisation / repérage / impression)
- Objet
- Modifications
- Repères
- Impressions
- AutoCAD ® Structural Detailing Center.
- Tableau présentant les propriétés des objets sélectionnés.
Chaque onglet présente les éléments pour les différentes étapes de l’étude d’une affaire, c’est pourquoi chacun d’eux contient différents types d’objets regroupés de façon différente.
Dans la partie inférieure de la boîte de dialogue :
- Si vous sélectionnez un élément, le tableau présente toutes les propriétés de cet élément.
- Si vous sélectionnez plusieurs objets d'un même type, le tableau affiche tous les champs avec les attributs propres à ce type d'élément. Cependant, le logiciel affiche uniquement les valeurs communes à tous les éléments : les autres champs sont vides (mais ils peuvent être modifiés).
- si vous sélectionnez plusieurs éléments de types différents, le tableau ne présente que les propriétés communes pour tous les types d’objets.
