Pour créer un plan oblique de forme et d'inclinaison définies, vous devez convertir une projection sélectionnée du contour de la toiture. Il est défini pour l’étage sélectionné (actif). Vous pouvez définir des toitures successives, sur lesquelles les éléments du toit seront définis.

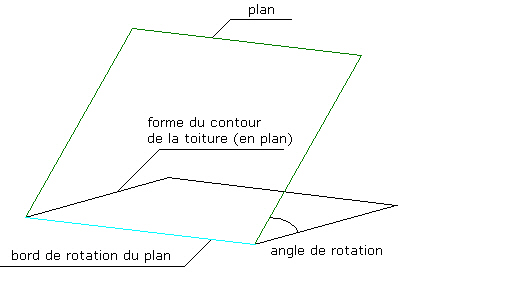

Pour définir ce type du plan, il faut (cf. la figure ci-dessous) :
- Utilisez les icônes qui se trouvent à droite pour sélectionner un mode de définition de forme
- Déterminez l'axe de rotation (l'arête de rotation du plan)
- Spécifiez un angle de rotation.
Définissez la forme du contour d'un plan oblique :
- Cliquez sur
(X points) pour indiquer des points successifs appartenant au contour - Cliquez sur
(Diagonale) pour indiquer la diagonale du contour (Rectangle) - Cliquez sur
(Sélectionner) pour indiquer le contour (Zone fermée) - Cliquez sur
(Point interne), pour indiquer un point interne du contour (Zone fermée)
En utilisant un plan oblique de forme et d'inclinaison définies, vous pouvez définir des toitures à plusieurs versants. Chaque versant doit être défini séparément (si le contour est symétrique, on peut définir seulement la moitié du versant).

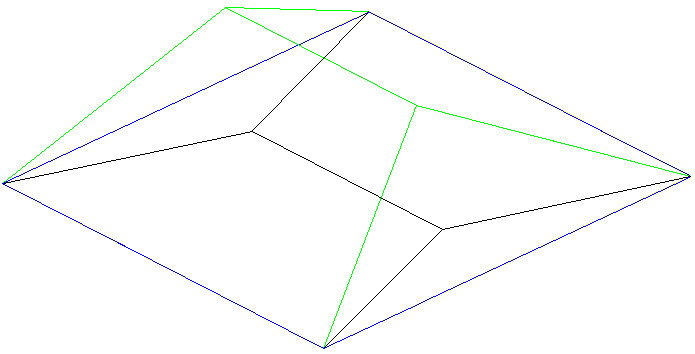

L’exemple d’une toiture à plusieurs versants créée à l’aide de ce type du plan est présenté sur la figure ci-dessous.
