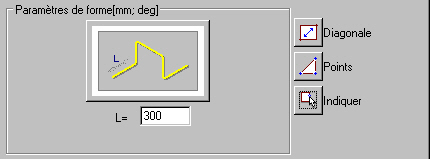

Après la sélection de l'armature en forme de chaise, la boîte de dialogue Armature spéciale prend l'aspect présenté sur la figure ci-dessous :
Afin de définir la barre, dans la boîte de dialogue ci-dessus, vous devez définir :
- diamètre de la barre (le diamètre précédemment défini dans la boîte de dialogue est pris par défaut)
- l’enrobage des barres (par défaut, le logiciel prend l’enrobage précédemment défini dans la boîte de dialogue)
- dans la zone Paramètres de forme, la longueur de la branche de l'armature (dimension perpendiculaire au plan du dessin).
Lors de la définition de l'armature, la partie droite de la boîte de dialogue contient les icônes suivantes :
Diagonale : cette option sert à définir la zone rectangulaire par la définition de la diagonale. La boîte de dialogue est fermée ; lors du mouvement du curseur, l’armature est présentée de façon dynamique. Ligne de commande :
Premier coin
Deuxième angle ou [Orientation/Enrobage]
où :
premier angle – indication de l’angle origine du rectangle dans lequel vous voulez définir l’armature
deuxième angle – indication du deuxième angle du rectangle (suivant la diagonale d’un rectangle) dans lequel vous voulez définir l’armature
orientation - rotation (changement de position) de l’armature à l’intérieur du contour ; indication de la position de « l’ouverture » de la barre
côté – changement de position de l’armature par rapport à l’objet (coffrages)
Points : cette option permet de définir l'armature par la saisie de la position des points caractéristiques de l'armature Ligne de commande :
Spécifiez le premier point
Spécifiez le deuxième point [Enrobage]
Spécifiez le troisième point [Enrobage]
où :
le premier, le deuxième et le troisième point sont les points caractéristiques de l'armature (voir la figure ci-dessous)
enrobage : définition de l'enrobage pour chaque branche de l'armature
Indiquer : cette option sert à indiquer directement l'objet ayant la forme de l'armature. Après la sélection de cette option, le logiciel ferme la boîte de dialogue et le curseur prend la forme d'un carré (voir la commande ACAD COPIER : étape de la sélection de l'objet à copier). Après la sélection de l’élément voulu, le logiciel détecte sur l’écran l’objet ACAD et dessine l’armature dans cet objet. Ligne de commande :
Sélectionnez l’objet
Orientation
où :
objet : contour rectangulaire
orientation : rotation (changement de position) de l'armature à l'intérieur du contour ; indication de la position de « l'ouverture » de la barre
