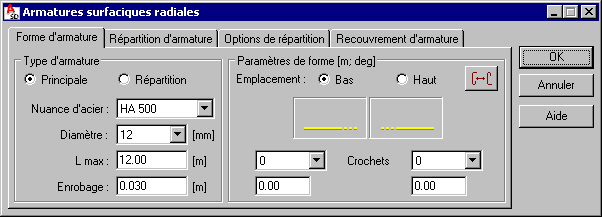

La sélection de l'onglet Forme d'armature provoque l'affichage de la boîte de dialogue suivante :
Pour définir une forme d'armature, vous disposez des paramètres suivants :
- zone Type d’armature
- Sélection du type d'armature : principale ou de répartition ; pour les armatures, les paramètres suivants peuvent être définis :
o nuance d'acier
o diamètre des barres
o longueur maximale d'une barre
o enrobage d'armature
- Sélection du type d'armature : principale ou de répartition ; pour les armatures, les paramètres suivants peuvent être définis :
- dans le champ Paramètres de forme
- définition de la forme des armatures ; l’option Emplacement permet de situer la barre définie dans la partie supérieure ou inférieure de la dalle
- un clic sur
change l'orientation des armatures asymétriques, ce qui permet de définir de quel côté de la barre (origine ou extrémité) se trouvent les types d'extrémités des barres voulus - Dans la partie inférieure de la boîte de dialogue,
o choisissez la géométrie des extrémités de la barre (l'attention est attirée sur le fait que les dimensions des extrémités seront toujours définies dans la boîte de dialogue, par contre, la longueur de la partie centrale de la barre peut être changée lors de la définition de la répartition) ;
o cliquez sur l'icône présentant le type d'extrémité de la barre pour ouvrir la boîte de dialogue Définition de la forme, dans laquelle vous pouvez sélectionner l'extrémité de la barre voulue ; indiquez les valeurs des dimensions adéquates de l'extrémité et spécifiez le type d'extrémité pour les deux extrémités (haut et bas) ;
o vous pouvez également définir des extrémités en forme de crochets ; dans ce cas, indiquez l'angle de relevage et la longueur du crochet).
