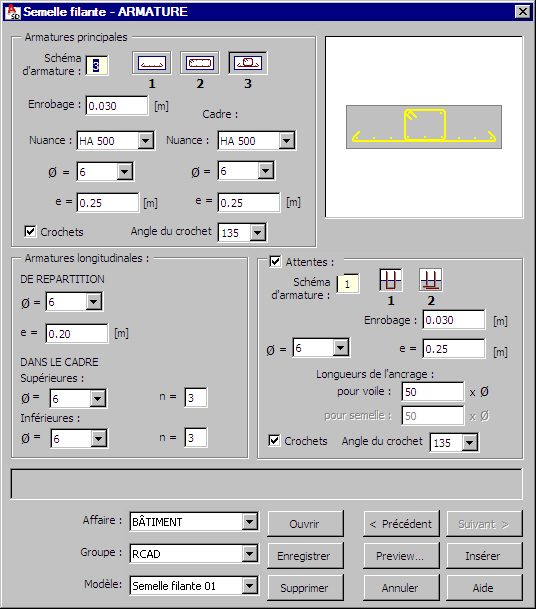

Après la fin de la définition des dimensions de la semelle filante et un clic sur le bouton Suivant >, le logiciel affiche la boîte de dialogue présentée ci-dessous :
La partie supérieure de la boîte de dialogue regroupe les paramètres des armatures principaux de la semelle filante. Trois types d’armatures principales sont disponibles :
: armature inférieure
: armature par cadres
: armature inférieure et par cadres
Pour définir les armatures principales (inférieures), il faut déterminer les paramètres suivants :
- nuance d’acier
- enrobage
- diamètre et espacement des barres
- angle du crochet, si l'option Crochets est activée. Les angles de relevage de crochet suivants sont disponibles : 90, 135 et 180. Si l'option est désactivée, les crochets ne sont pas générés.
Pour définir les armatures par cadres, il faut déterminer les paramètres suivants :
- nuance d’acier
- diamètre des barres
- espacement des cadres.
La partie centrale de la boîte de dialogue regroupe les paramètres des armatures longitudinales de la semelle filante. Dans le cas des armatures inférieures pour les aciers longitudinaux, il faut déterminer les paramètres des aciers de répartition suivants :
- diamètre des barres
- espacement des barres.
Dans le cas des armatures par cadres pour les aciers longitudinaux, il faut déterminer les paramètres suivants (les armatures se trouvent à l’intérieur du cadre):
- diamètre des barres
- nombre de barres sur la partie supérieure ou inférieure du cadre.
La partie inférieure droite de la boîte de dialogue contient les paramètres d'armature de l'assemblage semelle filante-voile. Les paramètres de ce type d’armatures sont disponibles (et c’est une condition permettant la génération des attentes), si l’option Attentes est activée. Pour ce type d’armatures, il faut définir les paramètres suivants :
- schéma d'armature dans l'assemblage semelle filante-voile ; les types d'armatures suivants sont disponibles :
-
- nuance d’acier, enrobage et espacement des cadres
- longueurs d'ancrage des barres dans le voile et dans la semelle (la longueur d'ancrage dans la semelle est disponible pour le deuxième type d'assemblage semelle filante-voile) ; si vous saisissez dans le champ textuel '=' devant un nombre, la longueur d'ancrage est définie en tant que segment, et pas en tant que multiple du diamètre
- angle du crochet des attentes de l'assemblage semelle filante-voile, si l'option Crochets est activée. Les angles de relevage de crochet suivants sont disponibles : 90, 135 et 180. Si l'option est désactivée, les crochets ne sont pas générés.
Les unités utilisées pour la définition de la géométrie et des armatures de la semelle filante sont définies dans la boîte de dialogue Préférences de l'affaire.
Dans la partie inférieure de la boîte de dialogue, les listes de sélection permettant la définition de la hiérarchie des affaires et des modèles définis sont disponibles ; lors de la création de la hiérarchie, les principes suivants ont été adoptés :
- une affaire est un composant supérieur à un groupe de la hiérarchie
- dans le cadre d'une affaire, il est possible de définir plusieurs groupes différents
- chaque groupe peut comprendre plusieurs modèles
Cette hiérarchie facilite la gestion des éléments de la structure définis dans l’affaire ; la copie du projet entre deux utilisateurs (les ordinateurs employés par les utilisateurs) est aussi plus simple - il suffit de copier tout le répertoire portant le nom de l’affaire pour que toute la hiérarchie avec les groupes et les modèles soit copiée.
La hiérarchie définie par l’utilisateur est tout à fait arbitraire ; voici un exemple d’une hiérarchie :
- Affaire - Bâtiment
- Groupe - Structure
- Modèle : semelle filante 01
La liste Modèle contient les modèles (schémas) des semelles filantes et de leurs armatures définis par l’utilisateur. Après la définition de la géométrie et des armatures de la semelle filante, vous pouvez enregistrer les paramètres en spécifiant un nom dans le champ Modèle et en cliquant sur le bouton Enregistrer (Remarque : un modèle est enregistré dans le groupe et l'affaire sélectionnés). Dans le futur, quand vous commencez à définir des armatures et vous sélectionnez le nom du modèle enregistré (dans une affaire et un groupe sélectionnés), les paramètres dans la boîte dialogue sont identiques à ceux définis dans le modèle.
Un clic sur le bouton Ouvrir ouvre le modèle enregistré dans un groupe et dans une affaire sélectionnés. Pour supprimer un modèle sélectionné affecté à une affaire et à un groupe sélectionnés, cliquez sur Supprimer.
Les modèles enregistrés dans les macro-commandes pour les coffrages des éléments BA sont disponibles dans les macro-commandes pour les armatures correspondantes. Après le chargement d'un tel modèle, l'onglet Géométrie affiche les paramètres de la géométrie de l'élément de la structure enregistrés dans le modèle.
Dans la partie inférieure de la boîte de dialogue, les boutons suivants sont aussi disponibles :
- Aperçu : affiche une présentation de la semelle filante et des armatures définies
- Précédent < / Suivant > - passe à l’onglet suivant / précédent de la boîte de dialogue
- Insérer : place la semelle filante et les armatures définies dans un dessin Les nombres de positions et d'emplacements d'armature de la semelle filante définie dans un dessin doivent être définis en même temps que le dessin de la semelle filante lui-même. Une nomenclature d'armature conforme aux paramètres spécifiés dans la boîte de dialogue Préférences de l'affaire est insérée.
