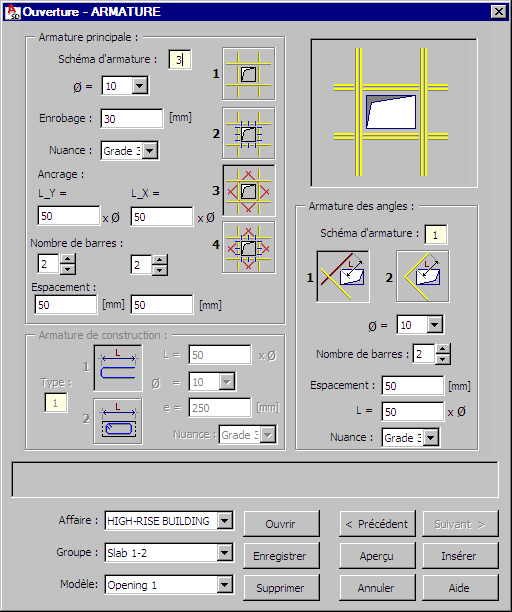

Après la fin de la définition des dimensions de l’ouverture dans la dalle et un clic sur le bouton Suivant >, le logiciel affiche la boîte de dialogue présentée ci-dessous :
Dans la partie supérieure de la boîte de dialogue, vous pouvez sélectionner le schéma d'armatures pour les ouvertures :
armature principale
armature principale et armature de construction
armature principale et armature des angles
armature principale, armature de construction et armature des angles
Dans la zone Armature principale, vous pouvez définir les paramètres des armatures principales de l'ouverture de la dalle BA :
- diamètre des armatures
- enrobage
- nuance d’acier
- ancrage des barres dans les deux directions (X et Y) ; l’ancrage dépend du diamètre des barres; si vous saisissez dans le champ textuel ‘=’ devant un nombre, il sera possible de définir la longueur en tant que segment, et pas multiple du diamètre
- nombre de barres dans les deux directions (X et Y)
- espacement des barres dans les deux directions (X et Y).
Les directions X et Y sont présentées sur le dessin ci-dessous :
Pour les schémas 2 et 4, les options dans la zone Armature de construction sont disponibles. C’est une armature supplémentaire perpendiculaire au contour de l’ouverture (voir la figure ci-dessous).
Les barres de ce type peuvent prendre les formes suivantes :
en forme de U
en forme de cadres
Pour ce type d’armatures, vous pouvez définir les paramètres suivants :
- longueur des barres d’armature (dépend du diamètre des barres)
- diamètres des barres
- nuance d’acier
- espacement des barres.
Pour les·schémas 3 et 4, les options dans la zone Armature des angles sont disponibles. C’est une armature supplémentaire renforçant les angles de l’ouverture. Deux types d’armatures des angles sont disponibles :
-
.
Pour ce type d’armatures, vous pouvez définir les paramètres suivants :
- diamètres des barres
- quantité d'armatures
- espacement des barres
- longueur des barres d’armature (dépend du diamètre des barres)
- nuance d’acier.

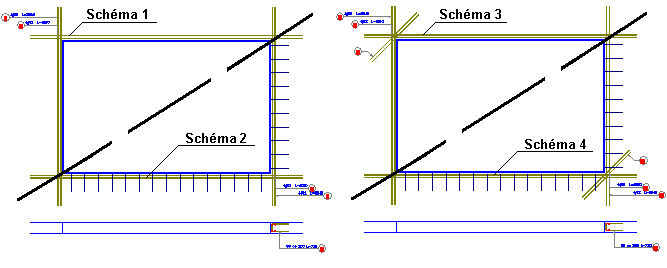

L'exemple ci-dessous est un exemple d'armature d'ouverture rectangulaire dans une dalle, utilisant les quatre schémas d'armature.
Les unités utilisées pour la définition de la géométrie et des armatures de l'ouverture dans la dalle sont définies dans la boîte de dialogue Préférences de l'affaire.
Dans la partie inférieure de la boîte de dialogue, les listes de sélection permettant la définition de la hiérarchie des affaires et des modèles définis sont disponibles ; lors de la création de la hiérarchie, les principes suivants ont été adoptés :
- une affaire est un composant supérieur à un groupe de la hiérarchie
- dans le cadre d'une affaire, il est possible de définir plusieurs groupes différents
- chaque groupe peut comprendre plusieurs modèles
Cette hiérarchie facilite la gestion des éléments de la structure définis dans l’affaire. la copie du projet entre deux utilisateurs (les ordinateurs employés par les utilisateurs) est aussi plus simple - il suffit de copier tout le répertoire portant le nom de l’affaire pour que toute la hiérarchie avec les groupes et les modèles soit copiée.
La hiérarchie définie par l’utilisateur est tout à fait arbitraire ; voici un exemple d’une hiérarchie :
- Affaire - Bâtiment
- Groupe - Dalle 1-2
- Modèle - Ouverture 1
La liste Modèle contient les modèles (schémas) des armatures de l’ouverture définie dans la dalle. Après la définition de la géométrie et des armatures de l'ouverture, vous pouvez enregistrer les paramètres en spécifiant un nom dans le champ Modèle et en cliquant sur le bouton Enregistrer (Remarque : un modèle est enregistré dans le groupe et l'affaire sélectionnés). Dans le futur, quand vous commencez à définir des armatures et vous sélectionnez le nom du modèle enregistré (dans une affaire et un groupe sélectionnés), les paramètres dans la boîte dialogue sont identiques à ceux définis dans le modèle.
Un clic sur le bouton Ouvrir ouvre le modèle enregistré dans un groupe et dans une affaire sélectionnés. Pour supprimer un modèle sélectionné affecté à une affaire et à un groupe sélectionnés, cliquez sur Supprimer.
Les modèles enregistrés dans les macro-commandes pour les coffrages des éléments BA sont disponibles dans les macro-commandes pour les armatures correspondantes. Après le chargement d'un tel modèle, l'onglet Géométrie affiche les paramètres de la géométrie de l'élément de la structure enregistrés dans le modèle.
Dans la partie inférieure de la boîte de dialogue, les boutons suivants sont aussi disponibles :
- Aperçu : affiche une présentation de l'ouverture et des armatures définies
- Précédent < / Suivant > - passe à l’onglet suivant / précédent de la boîte de dialogue
- Insérer : place l'ouverture et les armatures définies dans un dessin Les nombres de positions et d'emplacements d'armature de l'ouverture définie dans un dessin doivent être définis en même temps que le dessin de l'armature de l'ouverture lui-même. Une nomenclature d'armature conforme aux paramètres spécifiés dans la boîte de dialogue Préférences de l'affaire est insérée.
