Pour définir la répartition linéaire, vous devez déterminer 2 points ou ligne par rapport à laquelle seront réparties les barres. Le positionnement des armatures sur le bon côté de la ligne de répartition dépend de l’orientation du segment. L’opération est effectuée conformément au sens des aiguilles d’une montre (comme lors de la définition des armatures).
La distance des barres de la ligne de répartition est prise par défaut comme enrobage dû à la forme de la barre. La direction de la répartition est parallèle à la ligne de répartition définie.

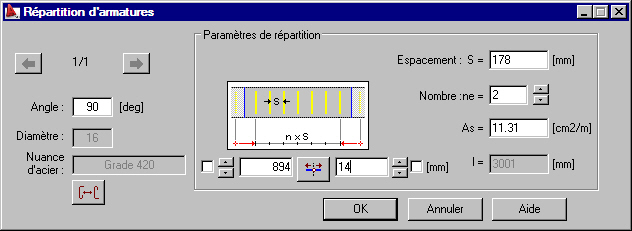

Si vous terminez la définition des zones, le logiciel ouvre la boîte de dialogue de gestion des répartitions dans chaque zone définie.
Cliquez sur l'icône
(s'applique aux sections transversales 3D créées). elle permet de positionner les barres d’armatures dans la section de façon à garder les modes de projection et de création des coupes. Ainsi, il est possible de déterminer de quel côté de la barre (origine ou extrémité) se trouvent les types d’extrémités des barres voulus.
La définition des paramètres de la répartition se fait par :
- la saisie de la valeur de la répartition des armatures dans la zone donnée
- la définition de la valeur du paramètre n : il correspond au nombre d'espacements d'armature (Remarque : cette valeur ne doit pas être confondue avec le nombre de barres d'armature, qui équivaut à n+1)
- la détermination de la section d’acier.
La modification d’un des paramètres ci-dessus entraîne la mise à jour des valeurs des autres paramètres.
Un dessin schématique qui se trouve dans la boîte de dialogue présente les paramètres ci-dessus. Les options disponibles à côté du dessin permettent de positionner de façon précise la répartition des armatures dans la zone donnée :
- deux champs d’édition permettent de définir la valeur de l’écartement des armatures d’extrémité de la limite de la zone ;
- le bouton disponible au milieu des champs d’édition permet de centrer la répartition
- Les options situées sur les deux côtés du dessin (options de sélection) déterminent l'élément à partir duquel la distance par rapport aux barres d'armature d'extrémité est mesurée (il peut s'agir de la limite de la zone ou d'une armature adjacente de la zone précédente).
Ligne de commande
Sélection du type de répartition : [Linéaire / Linéaire variable / En arc / Points]
Méthode de répartition : [Par zones / Modulaire / Caquot] < Par zones >
Direction de projection : visualisation de la barre [X / Y / Libre / Branche] <Y>
Libre : Définir la direction de visualisation
Branche : Sélectionner la branche de la barre
Fermeture de la boîte de dialogue
Point initial de la répartition ou [Ligne]
Point final de la répartition ou [Annuler]
Début de la zone 1 ou [Côté / Enrobage / Angle / N-zones / Annuler]
Enrobage <5.5> : 6
Angle
Angle d'inclinaison armatures ou [Indiquer / Points] <90>
Nombre de zones <1> : 3
Fin de la zone 1 ou [Annuler]
Fin de la zone 2 ou [Annuler]
Zone suivante ou changer [Espacement / Nombre / Justification]
Espacement <0.12> : 0.18
Nombre <7> : 6
Justification : [Gauche/Centre/Droite] <Centre>
