Dans le logiciel, pour définir la position de la barre sur le dessin, le principe suivant a été adopté :
La localisation de la barre dépend de la direction de définition des points. Le principe adopté pour la définition de la barre consiste à définir les points dans le sens des aiguilles d’une montre (à l’EXTERIEUR de l’objet). Cela signifie que la barre créée se trouvera toujours à intérieur de l’objet. Dans le cas de la barre avec crochets dont l’angle de cintrage est supérieur à 0°, les crochets seront toujours placés sur le côté opposé par rapport aux points définissant la longueur de la barre ; ils seront donc dirigés vers l’intérieur de l’objet. Ce principe est présenté sur les dessins ci-dessous :
|

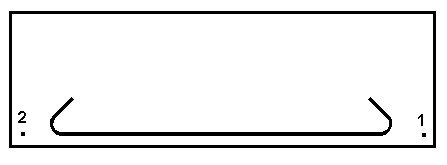

Barre définie ‘de la droite versa la gauche’ : 1 - origine de la barre 2 - extrémité de la barre |
|
|

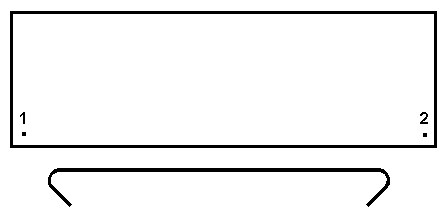

Barre définie ‘de la gauche vers la droite’ : 1 - origine de la barre 2 - extrémité de la barre |
|
