Après la sélection de l'armature en spirale, la boîte de dialogue Armature spéciale s'affiche :
Remarque : la spirale peut être définie uniquement pour deux types de sections transversales de l'élément BA (contour) : cercle ou polygone régulier.
Afin de définir la barre, dans la boîte de dialogue ci-dessus, vous devez définir :
- diamètre de la barre (le diamètre précédemment défini dans la boîte de dialogue est pris par défaut)
- l’enrobage des barres (par défaut, le logiciel prend l’enrobage précédemment défini dans la boîte de dialogue)
- dans la zone Paramètres de forme, les paramètres de l'ancrage des extrémités de la barre, c'est-à-dire, l'angle du crochet et sa longueur ; la longueur du crochet peut être bloquée : pour ce faire, il faut cocher la case disponible à côté du champ d'édition servant à définir la longueur du crochet (le symbole
s'affiche) : le champ d’édition de définition de la longueur du crochet devient inaccessible ; si l’option est cochée, pendant la modification des paramètres de la barre (longueur de la barre, diamètre de la barre), la longueur du crochet ne change pas.
La spirale est une armature tridimensionnelle. Dans le logiciel, ce type d’armature sera défini sur le plan du dessin. La définition de l’armature est effectuée en deux étapes :
- définition de l’armature dans la section de l’élément de la structure BA (p. ex. poteau)
- définition de l’armature sur la longueur de l’élément de la structure BA.
Remarque : dans le logiciel, il est possible de modifier le pas de la frette lors de la définition de l'armature.
La longueur totale de ce type d’armature est définie suivant la formule ci-dessous :
L = C / B * p * (A + d) + longueurs des crochets
où (voir la figure ci-dessous) :
L : longueur totale de l'armature
C : longueur de l'armature en plan
B : pas de la frette
A : diamètre interne de l'armature
d : diamètre de la barre

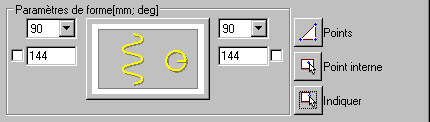

Lors de la définition de la spirale, la partie droite de la boîte de dialogue contient les icônes suivantes :
Points : cette option permet de définir la zone fermée à l'aide des points définissant le centre et le rayon (ou diamètre) du cercle, il faut aussi indiquer la zone de répartition des armatures : début et fin de la zone sur laquelle l'armature est répartie (par exemple le long du poteau) Ligne de commande :
Définition de l’armature en section
Centre du cercle [2Points / 3Points]
Rayon [Diamètre]
Définition de l’armature le long de l’élément
Spécifiez le premier point
Spécifiez le deuxième point [Pas de la frette]
où :
la définition du cercle dans la section transversale s'effectue en spécifiant le centre du cercle et le rayon/diamètre du cercle, ou en spécifiant 2 ou 3 points appartenant au cercle
premier point : point initial de la spirale le long de l'élément BA
deuxième point : point final de la spirale le long de l'élément BA
pas de la frette : valeur du pas de la frette
Point interne : permet de détecter la zone fermée par un clic à l'intérieur d'une zone. Si vous cliquez sur ce bouton, la boîte de dialogue est fermée et le pointeur de la souris prend la forme d'une croix (voir la commande ACAD COPIER, étape de désignation du point initial et du point final). Après la sélection d'un point quelconque, le logiciel détecte le contour minimum ; il est possible de définir la spirale par la saisie des figures géométriques suivantes : polygone régulier et cercle ; à la fin, il faut indiquer la zone de répartition des armatures : le début et la fin de la zone dans laquelle l'armature sera répartie (par exemple le long du poteau) Ligne de commande :
Définition de l’armature en section
Indiquez le point interne
Orientation
Définition de l’armature le long de l’élément
Spécifiez le premier point
Spécifiez le deuxième point [Pas de la frette]
où :
la définition du cercle en section est effectuée par la saisie d’un point interne du cercle ou du polygone régulier, ensuite, il faut indiquer la position des crochets (orientation)
premier point : point initial de la spirale le long de l'élément BA
deuxième point : point final de la spirale le long de l'élément BA
pas de la frette : valeur du pas de la frette
Indiquer : cette option permet d'indiquer directement le contour. Après la sélection de cette option, le logiciel ferme la boîte de dialogue et le curseur prend la forme d'un carré (voir la commande ACAD COPIER : étape de la sélection de l'objet à copier). Après la sélection de l’élément voulu, le logiciel détecte sur l’écran l’objet ACAD et dessine l’armature dans cet objet. Ligne de commande :
Définition de l’armature en section
Sélectionnez l’objet
Orientation
Définition de l’armature le long de l’élément
Spécifiez le premier point
Spécifiez le deuxième point [Pas de la frette]
où :
la définition du cercle en section est effectuée par la sélection du contour (cercle ou polygone régulier), ensuite, il faut indiquer la position des crochets (orientation)
premier point : point initial de la spirale le long de l'élément BA
deuxième point : point final de la spirale le long de l'élément BA
pas de la frette : valeur du pas de la frette
