L'option Chaînage dalle - Armature permet de définir l'armature d'un chaînage de dalle BA. Sélectionnez l'option en utilisant l'une des possibilités suivantes :
- Menu : Béton Armatures > Eléments de la structure - Armatures > Chaînage dalle
- Ruban : ASD - Eléments de la structure > Eléments de la structure - Armatures > Chaînage dalle
- Barre d'outils : Eléments de la structure - Armatures > Chaînage dalle

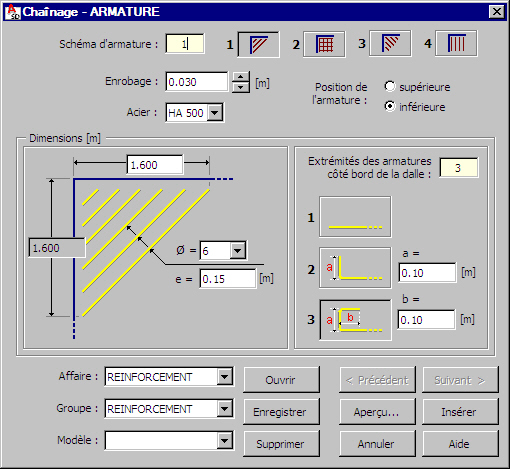

Le logiciel affiche la boîte de dialogue ci-dessous.
La partie supérieure de la boîte de dialogue continent les paramètres de sélection du schéma d’armature. Quatre types de schéma de la dalle sont disponibles :
-
-
-
.
Dans la partie supérieure de la boîte de dialogue, vous pouvez définir les paramètres de l’armature suivants :
- enrobage
- nuance d’acier.
position de l'armature de chaînage (haut ou bas)
Dans la partie centrale de la boîte de dialogue, zone Dimensions, vous pouvez définir :
- les dimensions de la zone à ferrailler (il faut saisir deux dimensions dans les directions perpendiculaires l’une à l’autre – une dans le cas du premier schéma symétrique)
- les paramètres des barres d'armature (en fonction du schéma d'armature, dans une ou dans deux directions) : le diamètre et l'espacement des barres (dans le champ)
De plus, vous pouvez définir l’extrémité des barres :
barres droites
premier type de cintrage ; il faut définir la valeur de l'argument a
deuxième type de cintrage ; il faut définir les valeurs des arguments : a et b

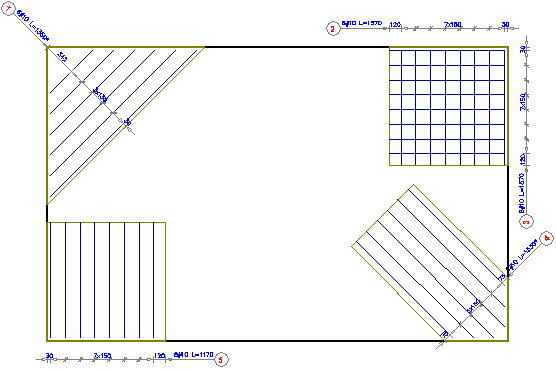

L’exemple des armatures des chaînages des coins de la dalle à l’aide de tous les quatre types d’armature (chaque type dans un autre coin de la dalle) est présenté sur la figure ci-dessous.
Les unités utilisées pour la définition de la géométrie et des armatures du chaînage sont définies dans la boîte de dialogue Préférences de l'affaire.
Dans la partie inférieure de la boîte de dialogue, les listes de sélection permettant la définition de la hiérarchie des affaires et des modèles définis sont disponibles ; lors de la création de la hiérarchie, les principes suivants ont été adoptés :
- une affaire est un composant supérieur à un groupe de la hiérarchie
- dans le cadre d'une affaire, il est possible de définir plusieurs groupes différents
- chaque groupe peut comprendre plusieurs modèles
Cette hiérarchie facilite la gestion des éléments de la structure définis dans l’affaire. La copie du projet entre deux utilisateurs (les ordinateurs employés par les utilisateurs) est aussi plus simple - il suffit de copier tout le répertoire portant le nom de l’affaire pour que toute la hiérarchie avec les groupes et les modèles soit copiée.
La hiérarchie définie par l’utilisateur est tout à fait arbitraire ; voici un exemple d’une hiérarchie :
- Affaire - Bâtiment
- Groupe - Etage 1
- Modèle - Chaînage dalle 01
La liste Modèle contient les modèles (schémas) des chaînages des dalles et de leurs armatures définis par l’utilisateur. Après la définition de la géométrie et des armatures du chaînage de dalle, vous pouvez enregistrer les paramètres en spécifiant un nom dans le champ Modèle et en cliquant sur le bouton Enregistrer (Remarque : un modèle est enregistré dans le groupe et l'affaire sélectionnés). Une fois que vous avez défini l'armature du chaînage de la dalle et sélectionné le nom d'un modèle enregistré (dans une affaire et un groupe sélectionnés), les paramètres de la boîte dialogue sont identiques à ceux définis dans le modèle.
Un clic sur le bouton Ouvrir ouvre le modèle enregistré dans un groupe et dans une affaire sélectionnés. Pour supprimer un modèle sélectionné affecté à une affaire et à un groupe sélectionnés, cliquez sur Supprimer.
Les modèles enregistrés dans les macro-commandes pour les coffrages des éléments BA sont disponibles dans les macro-commandes pour les armatures correspondantes. Après le chargement d'un tel modèle, l'onglet Géométrie affiche les paramètres de la géométrie de l'élément de la structure enregistrés dans le modèle.
Dans la partie inférieure de la boîte de dialogue, les boutons suivants sont aussi disponibles :
- Aperçu : affiche une présentation du chaînage de la dalle et des armatures définis
- Précédent < / Suivant > - passe à l’onglet suivant / précédent de la boîte de dialogue
- Insérer : place le chaînage de dalle et les armatures définis dans un dessin Les nombres de positions et d'emplacements d'armature du chaînage de dalle défini dans un dessin doivent être définis en même temps que le dessin du chaînage de dalle lui-même. Une nomenclature d'armature conforme aux paramètres spécifiés dans la boîte de dialogue Préférences de l'affaire est insérée.
