Vous pouvez définir la répartition surfacique des barres dans le contour dans boîte de dialogue suivante :
Pour définir la répartition surfacique des barres, procédez comme suit :
- Dans la boîte de dialogue Répartition surfacique - Barres, sélectionnez le type de répartition
(méthode A) : répartition à l'intérieur du contour défini. - Définissez la valeur de la largeur d'appui (25 cm) et de l'enrobage (5 cm) ; les valeurs définies seront les mêmes pour chaque bord du contour.
- Cliquez sur

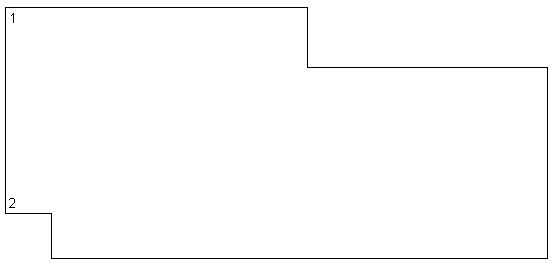

(Point interne). - Indiquez un point quelconque à l’intérieur du contour présenté sur la figure ci-dessus.
- Cliquez sur OK.
- Dans la ligne de commande, sélectionnezla commande 2Points et indiquer graphiquement le premier et le deuxième point, comme cela est montré sur la figure ci-dessus.
- Appuyez sur la touche Entrée. Le logiciel affiche la boîte de dialogue Définition et répartition d’armature.
- Sur l’onglet Répartition d’armature, modifiez le nombre de barres dans le champ Nombre n (les autres valeurs sont calculées automatiquement).
- Cliquez sur OK. Le logiciel affiche la boîte de dialogue Annotation d’armature.
- Cliquez sur le bouton OK dans la boîte de dialogue Annotation d’armature (les valeurs par défaut sont prises).

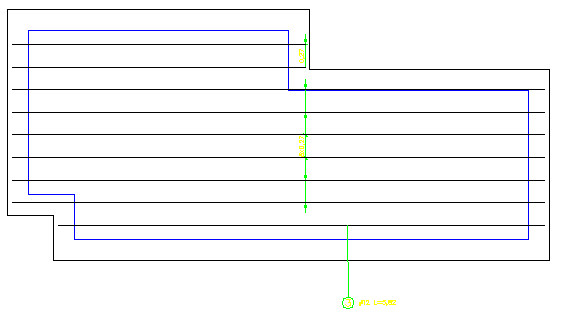

- Secteur par secteur, définissez les annotations de répartition ; l’armature générée est présentée sur la figure ci-dessous.
