Exemple de la modification des armatures

Cette option permet de définir l'armature longitudinale d'une poutre BA.

Le logiciel affiche la boîte de dialogue ci-dessous.

Pour définir les armatures longitudinales de la poutre BA, il faut :

DEFINITION DU COFFRAGE DE LA POUTRE

1. Cliquez sur l'option .

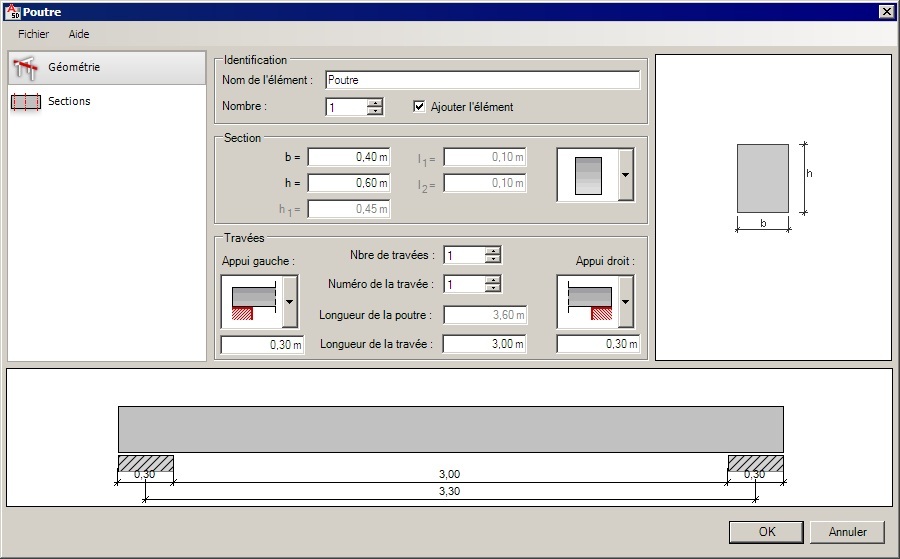

2. Dans la boîte de dialogue Coffrage - Poutre, spécifiez les paramètres suivants :
   • type de section : 1 (rectangulaire)
   • type de poutre : 1 (poutre à une travée)
   • dimensions de la section transversale de la poutre : hauteur = 600 mm, largeur = 300 mm
   • - géométrie de la poutre comme sur la figure ci-dessous

3. cliquer sur le bouton Insérer dans la boîte de dialogue Poutre - coffrage et indiquer la position du coffrage sur le dessin

DEFINITION DES ARMATURES DE LA POUTRE

1. Cliquez sur l'option Armature en élévation .
2. Dans la boîte de dialogue Armature en élévation, spécifiez les paramètres suivants :
   • type de barres d'armature : barre droite
   • diamètre des barres : 12 mm ; enrobage des barres d'armature : 30 mm
   • nuance d'acier : R
   • paramètres de la forme comme sur la figure ci-dessous :

3. Cliquez sur (2 Points) dans la partie droite de la boîte de dialogue.

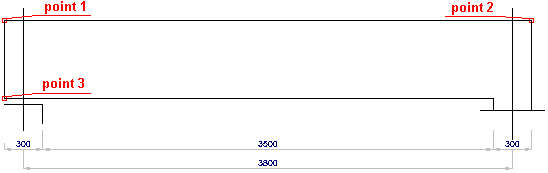

4. sur le dessin du coffrage de la poutre, indiquer respectivement le point 1 et point 2 (cf. la figure au début de l’exemple)
5. accepter l’annotation par défaut des armatures proposée dans la boîte de dialogue Annotation d’armatures par un clic sur le bouton OK
6. indiquer la position de l’annotation sur le dessin ; pour cela, appuyer la touche Entrée ou cliquer sur le bouton droit de la souris et sélectionner l’option Entrée du menu contextuel.
7. Cliquez à nouveau sur l'option Armature en élévation .
8. Dans la boîte de dialogue Armature en élévation, spécifiez les paramètres suivants :
   1. type de barres d'armature : barre relevée
   2. diamètre des barres : 12 mm ; enrobage des barres d'armature : 30 mm
   3. nuance d'acier : R
   4. paramètres de la forme comme sur la figure ci-dessous :

9. Cliquez sur (Diagonale) dans la partie droite de la boîte de dialogue.
10. Sur le dessin du coffrage de la poutre, indiquez respectivement le point 2 (premier coin) et le point 3 (deuxième coin) (voir la figure ci-dessous).
11. sur le dessin du coffrage de la poutre, indiquer les points successifs définissant la position des segments droits des armatures longitudinales
12. accepter l’annotation par défaut des armatures proposée dans la boîte de dialogue Annotation d’armatures par un clic sur le bouton OK
13. indiquer la position de l’annotation sur le dessin ; pour cela, appuyer la touche Entrée ou cliquer sur le bouton droit de la souris et sélectionner l’option Entrée du menu contextuel.

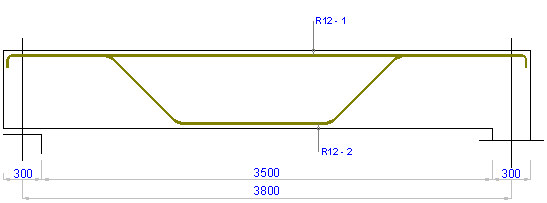

Les armatures longitudinales définies sont présentées sur la figure ci-dessous.
