Cliquez sur
pour afficher la boîte de dialogue ci-dessous :
Dans le champ Paramètres de forme, les options suivantes sont disponibles :
- Dessin schématique de la forme d'armature
- champs d'édition permettant de spécifier les paramètres de crochet (les crochets sont affectés à la forme de la base de façon fixe). La longueur du crochet peut être verrouillée. Pour ce faire, il faut cocher la case disponible à côté du champ d'édition servant à définir la longueur du crochet (le symbole
s'affiche). Le champ d'édition devient alors inaccessible. Si vous modifiez les paramètres d'une barre (longueur ou diamètre) alors que la longueur du crochet est verrouillée, celle-ci n'est pas modifiée. - liste de sélection contenant les codes - ils influencent le diamètre du cintrage)
- deux boutons : Base de formes et Paramètres de forme
Dans la partie droite de la boîte de dialogue, uniquement l’icône Points est disponible. Un clic sur cette icône permet de commencer la définition de la barre provenant de la base. Les autres icônes ne sont pas disponibles.
Après un clic sue le bouton Base de formes… le logiciel ouvre la boîte de dialogue Base de barres.
La structure de la base de formes :
- Vous pouvez sélectionner la forme de la barre en cliquant directement sur le dessin présentant la barre ou bien par un clic sur le numéro du code de la forme.
- La base contient uniquement des formes et vous permet ainsi d'insérer le code dans les champs (le code s'affiche dans la boîte de dialogue Définition de la forme).
- La base contient le champ ainsi que des références au code actif.
- la base contient également les formes de base que vous pouvez sélectionner directement dans la boîte de dialogue Paramètres de forme
La définition des barres de la base consiste à sélectionner la forme de barre voulue et, ensuite, à définir les branches successives de la barre en indiquant ses points caractéristiques présentés sur le schéma (vous pouvez aussi saisir les dimensions des branches successives de la barre du clavier).
Après la sélection de la barre, les branches de la barre sont définies successivement à partir des points indiqués (le logiciel utilise les règles précis de définition des branches successives pour conserver la forme de la barre). Lors de la définition, le logiciel calcule automatiquement la longueur de la barre. Les dimensions par défaut affichées dans la boîte de dialogue sont des dimensions de la barre précédemment définie.
La barre définie dans la base de formes conserve la forme du type de barre sélectionné. Il est possible de changer une telle barre en barre normale qui ne conserve pas de forme géométrique - pour cela, vous devez utiliser l’option du logiciel AutoCAD ® Structural Detailing : EXPLODE.

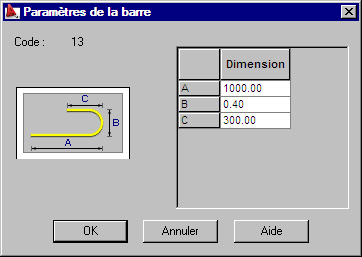

Vous pouvez définir la barre d’une autre façon. Après un clic sur le bouton Paramètres de forme…, le logiciel affiche la boîte de dialogue supplémentaire (voir la figure ci-dessous). Cette boîte de dialogue affiche le tableau contenant les dimensions des branches successives de la barre. Après la définition des dimensions de la barre, vous pouvez saisir la barre dans le coffrage.
La boîte de dialogue contient le tableau qui présente les dimensions des branches de la barre. Si la boîte de dialogue est ouverte pendant la création de la barre, les dimensions non définies seront égales à zéro. Il est possible de modifier les longueurs des branches définies et compléter les dimensions manquantes.
Le champ avec le code de la barre est éditable, alors vous pouvez modifier le numéro de code proposé.
Les deux modes de définition des barres d’armatures sont synchronisés. Cela signifie que vous pouvez utiliser les deux types de définition.
