La boîte de dialogue Prédalle - Paramètres du dessin permet de définir les paramètres utilisés pour générer automatiquement des dessins de prédalles prêts pour l'impression, ainsi que les paramètres de la nomenclature d'armatures des prédalles.

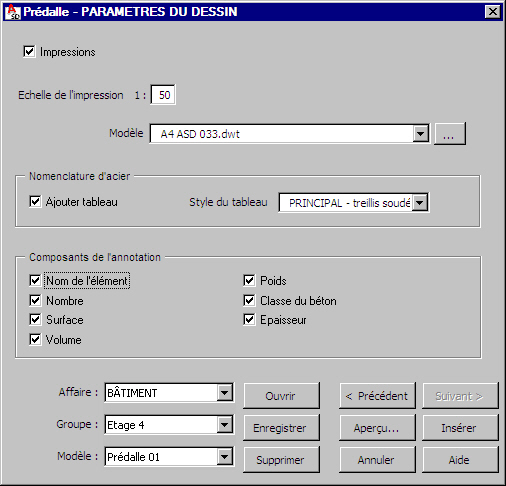

Après la définition des paramètres et des armatures des prédalles et un clic sur le bouton Suivant >, le logiciel affiche la boîte de dialogue ci-dessous.
Si vous activez l’option Impressions disponible dans la partie supérieure de la boîte de dialogue, le logiciel générera les dessins de toutes les prédalles présentes dans la répartition. Les options suivantes sont disponibles :
- échelle de l’impression (la définition de l’échelle des dessins des prédalles)
- modèle : le choix du modèle de dessin sur lequel des dessins seront générés
Si vous activez l’option Ajouter tableau, le tableau des armatures sera ajouté sur le dessin (d’après le style par défaut pour les tableaux d’armatures). La liste des styles de tableau disponibles change en fonction du type d’armatures sélectionné (barres ou TS).
La partie inférieure affiche les composants des annotations à afficher sur les dessins des prédalles spécifiques. Les annotations suivantes peuvent être ajoutées : nom de l'élément, nombre d'éléments, zone de distribution de la prédalle, volume de béton, poids du béton, classe du béton et épaisseur de la prédalle.
Les unités utilisées pour la définition de la géométrie et des armatures des prédalles sont définies dans la boîte de dialogue Préférences de l'affaire.
Dans la partie inférieure de la boîte de dialogue, les listes de sélection permettant la définition de la hiérarchie des affaires et des modèles définis sont disponibles ; lors de la création de la hiérarchie, les principes suivants ont été adoptés :
- une affaire est un composant supérieur à un groupe de la hiérarchie
- dans le cadre d'une affaire, il est possible de définir plusieurs groupes différents
- chaque groupe peut comprendre plusieurs modèles
Cette hiérarchie facilite la gestion des éléments de la structure définis dans l’affaire. La copie du projet entre deux utilisateurs (les ordinateurs employés par les utilisateurs) est aussi plus simple - il suffit de copier tout le répertoire portant le nom de l’affaire pour que toute la hiérarchie avec les groupes et les modèles soit copiée.
La hiérarchie définie par l’utilisateur est tout à fait arbitraire ; voici un exemple d’une hiérarchie :
- Affaire - Bâtiment
- Groupe - Etage 3
- Modèle - Prédalle 01
La liste Modèle contient les modèles (schémas) des prédalles et de leurs armatures définis par l’utilisateur. Après la définition de la géométrie et des armatures des prédalles, vous pouvez enregistrer les paramètres en spécifiant un nom dans le champ Modèle et en cliquant sur le bouton Enregistrer (Remarque : un modèle est enregistré dans le groupe et l'affaire sélectionnés). Dans le futur, quand vous commencez à définir des armatures et vous sélectionnez le nom du modèle enregistré (dans une affaire et un groupe sélectionnés), les paramètres dans la boîte dialogue sont identiques à ceux définis dans le modèle.
Un clic sur le bouton Ouvrir ouvre le modèle enregistré dans un groupe et dans une affaire sélectionnés. Pour supprimer un modèle sélectionné affecté à une affaire et à un groupe sélectionnés, cliquez sur Supprimer.
Les modèles enregistrés dans les macro-commandes pour les coffrages des éléments BA sont disponibles dans les macro-commandes pour les armatures correspondantes. Après le chargement d'un tel modèle, l'onglet Géométrie affiche les paramètres de la géométrie de l'élément de la structure enregistrés dans le modèle.
Dans la partie inférieure de la boîte de dialogue, les boutons suivants sont aussi disponibles :
- Aperçu : affiche une présentation du chaînage de la dalle et des armatures définis
- Précédent < / Suivant > - passe à l’onglet suivant / précédent de la boîte de dialogue
- Insérer : place les prédalles définies dans un dessin Les nombres de positions et d'emplacements d'armature des prédalles définies dans un dessin doivent être définis en même temps que le dessin de la prédalle lui-même. Une nomenclature d'armature conforme aux paramètres spécifiés dans la boîte de dialogue Préférences de l'affaire est insérée.
