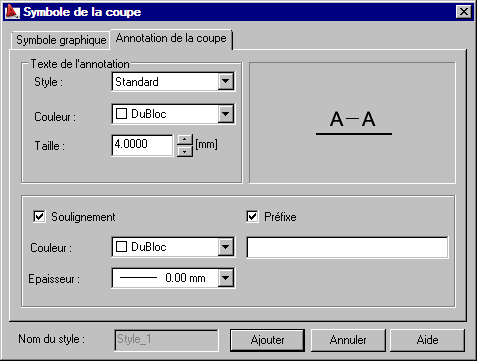

La sélection de l'onglet Annotation de la coupe dans la boîte de dialogue Symbole de la coupe provoque l'affichage de la boîte de dialogue suivante :
Les options disponibles dans la zone Texte de l’annotation concerne l’annotation de la section d’un élément BA. Les paramètres suivants peuvent être définis : style de police, couleur et taille. Au-dessous, deux options sont disponibles :
- Soulignement – si vous cochez cette option, l’annotation (nom) de la coupe sera soulignée par une ligne à une couleur et épaisseur choisies ; si l’option n’est pas cochée, le nom de la coupe n’est pas souligné
- Préfixe – si vous cochez cette option, le champ d’édition supplémentaire devient disponible ; dans ce champ, vous pouvez saisir une chaîne de caractères quelconque étant le préfixe du nom de la coupe.
L’exemple de la désignation d’un nom de la coupe est présenté sur la figure ci-dessous.
