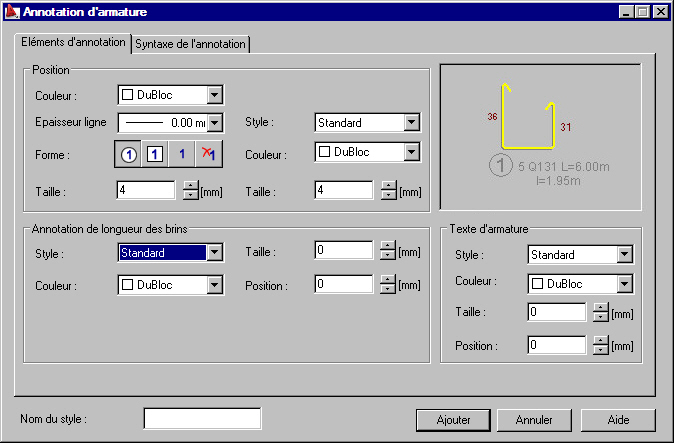

Dans l'onglet Composants de l'annotation de la boîte de dialogue Annotation d'armature (schéma du treillis soudé), vous pouvez définir différents paramètres d'annotation, notamment les couleurs, l'épaisseur de ligne, la taille de police et la forme de la pastille.
Les options disponibles dans la zone Position concernent la pastille et le numéro dans la pastille (voir la figure ci-dessous).
Sous Position, spécifiez les paramètres de la pastille :
- Couleur
- Epaisseur de la ligne
- Forme de la pastille
- Taille de la pastille
Spécifiez les paramètres de numéro de position :
- Style de police
- Couleur de police
- Taille de police
Définissez les paramètres d'annotation de la longueur des brins :
- Style
- Couleur
- Taille
- Position de la barre par rapport au treillis soudé annoté
style, couleur et taille de la police de caractère.
- Style
- Couleur
- Taille
- Position par rapport à la pastille (distance horizontale)
