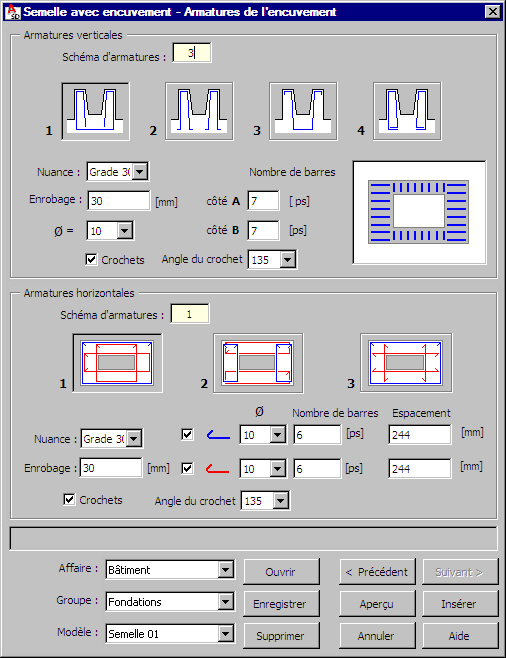

Après la fin de la définition des dimensions de la semelle avec encuvement, la définition des armatures de la semelle et un clic sur le bouton Suivant >, le logiciel affiche la boîte de dialogue ci-dessous.
La partie supérieure de la boîte de dialogue contient les paramètres des armatures verticales de l’encuvement (les barres dans ce type d’armatures sont réparties de façon régulière sur les bords appropriés de l’encuvement). Pour ce type d’armatures, vous pouvez définir les paramètres suivants :
- schéma d’armatures verticales ; les types suivants sont disponibles :
-
- nuance d’acier
- enrobage
- diamètre des barres
- nombre de barres d'armatures le long des côtés de l'encuvement : du côté plus grand (côté A) et du côté plus petit (côté B)
- angle du crochet, si l'option Crochets est activée. Les angles de relevage de crochet suivants sont disponibles : 90, 135 et 180. Si l'option est désactivée, les crochets ne sont pas générés.
La partie inférieure de la boîte de dialogue inclut des paramètres concernant l'armature horizontale du fût. Ce type d'armature se compose de groupes de barres dont les formes sont présentées sur les dessins ci-dessous. Pour ce type d’armatures, vous pouvez définir les paramètres suivants :
- schéma d’armatures horizontales ; les types suivants sont disponibles :
-
- nuance d’acier, enrobage et diamètre des barres
- nombre de barres le long du côté plus grand (côté A) et du côté plus petit (côté B) de l'encuvement de la semelle ou l'espacement des barres (Remarque : après la modification d'une valeur, par exemple le nombre de barres, les autres valeurs sont modifiées automatiquement) Remarque : Pour chaque schéma d'armatures, vous pouvez sélectionner une des formes d'armature présentée en couleurs (bleu ou rouge). Si l'option est activée, l'armature de la couleur choisie est générée. Si l'option est désactivée, les armatures ne seront pas générées.
- angle du crochet, si l'option Crochets est activée. Les angles de relevage de crochet suivants sont disponibles : 90, 135 et 180. Si l'option est désactivée, les crochets ne sont pas générés.
Les unités utilisées pour la définition de la géométrie et des armatures de la semelle avec encuvement sont définies dans la boîte de dialogue Préférences de l'affaire.
Dans la partie inférieure de la boîte de dialogue, les listes de sélection permettant la définition de la hiérarchie des affaires et des modèles définis sont disponibles ; lors de la création de la hiérarchie, les principes suivants ont été adoptés :
- une affaire est un composant supérieur à un groupe de la hiérarchie
- dans le cadre d'une affaire, il est possible de définir plusieurs groupes différents
- chaque groupe peut comprendre plusieurs modèles
Cette hiérarchie facilite la gestion des éléments de la structure définis dans l’affaire. La copie du projet entre deux utilisateurs (les ordinateurs employés par les utilisateurs) est aussi plus simple - il suffit de copier tout le répertoire portant le nom de l’affaire pour que toute la hiérarchie avec les groupes et les modèles soit copiée.
La hiérarchie définie par l’utilisateur est tout à fait arbitraire ; voici un exemple d’une hiérarchie :
- Affaire - Bâtiment
- Groupe - Structure
- Modèle - Semelle avec encuvement 01
La liste Modèle contient les modèles (schémas) des semelles avec encuvement et de leurs armatures définis par l’utilisateur. Après la définition de la géométrie et des armatures de la semelle avec encuvement, vous pouvez enregistrer les paramètres en spécifiant un nom dans le champ Modèle et en cliquant sur le bouton Enregistrer (Remarque : un modèle est enregistré dans le groupe et l'affaire sélectionnés). Une fois que vous avez défini l'armature de la semelle avec encuvement et sélectionné le nom d'un modèle enregistré (dans une affaire et un groupe sélectionnés), les paramètres de la boîte dialogue sont identiques à ceux définis dans le modèle.
Un clic sur le bouton Ouvrir ouvre le modèle enregistré dans un groupe et dans une affaire sélectionnés. Pour supprimer un modèle sélectionné affecté à une affaire et à un groupe sélectionnés, cliquez sur Supprimer.
Les modèles enregistrés dans les macro-commandes pour les coffrages des éléments BA sont disponibles dans les macro-commandes pour les armatures correspondantes. Après le chargement d'un tel modèle, l'onglet Géométrie affiche les paramètres de la géométrie de l'élément de la structure enregistrés dans le modèle.
Dans la partie inférieure de la boîte de dialogue, les boutons suivants sont aussi disponibles :
- Aperçu : affiche une présentation de la semelle et des armatures définies
- Précédent < / Suivant > - passe à l’onglet suivant / précédent de la boîte de dialogue
- Insérer : place la semelle avec encuvement et les armatures définies dans un dessin Les nombres de positions et d'emplacements d'armature de la semelle avec encuvement définie dans un dessin doivent être définis en même temps que le dessin de la semelle avec encuvement lui-même. Une nomenclature d'armature conforme aux paramètres spécifiés dans la boîte de dialogue Préférences de l'affaire est insérée.
