Sélectionnez cette option pour définir les paramètres de base d'Autodesk AutoCAD Structural Detailing. Pour y accéder, plusieurs possibilités s'offrent à vous :
- Menu : Béton Armatures > Préférences
- Ruban : ASD - Béton Armatures > Paramètres > Préférences
- Barre d'outils : Outils > Préférences

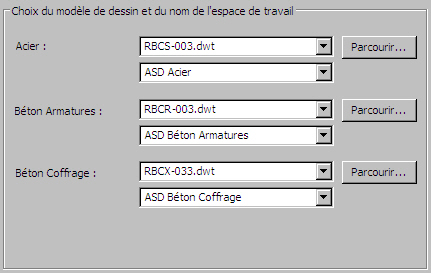

Dans l'onglet Structural Detailing / Paramètres généraux de la boîte de dialogue Options d'AutoCAD®, vous pouvez sélectionner un modèle de dessin pour les modules et les noms des espaces de travail d'Autodesk AutoCAD Structural Detailing (par exemple ASD ou ASD standard).
Les modèles affectés à chaque pays sont répertoriés dans le tableau ci-dessous :
|
Pays |
Modèles disponibles - Fichiers DWT |
||
|---|---|---|---|
|
ARMATURES |
ACIER |
BETON COFFRAGE |
|
|
Australie |
RBCR-061 |
|
|
|
Autriche |
RBCR-043 |
RBCS-043 |
|
|
Belgique |
RBCR-032 |
|
|
|
Danemark |
RBCR-045 |
|
|
|
Finlande |
RBCR-058 |
|
|
|
France |
RBCR-033 |
RBCS-033 |
RBCX-033 |
|
Allemagne |
RBCR-049 |
RBCS-049 |
|
|
Islande |
RBCR-004 |
|
|
|
Inde |
RBCR-091 |
|
|
|
Italie |
RBCR-039 |
RBCS-039 |
RBCX-039 |
|
Pays-Bas |
RBCR-031 |
|
|
|
Nouvelle-Zélande |
RBCR-064 |
|
|
|
Norvège |
RBCR-047 |
|
|
|
Pologne |
RBCR-048 |
RBCS-048 |
RBCX-048 |
|
Portugal |
RBCR-035 |
|
|
|
Roumanie |
RBCR-040 |
|
RBCX-040 |
|
Russie |
RBCR-070 |
RBCS-070 |
|
|
Singapour |
RBCR-065 |
||
|
Afrique du Sud |
RBCR-027 |
|
|
|
Espagne |
RBCR-034 |
|
|
|
Suède |
RBCR-046 |
|
|
|
Ukraine |
RBCR-079 |
RBCS-079 |
|
|
Royaume-Uni |
RBCR-044 |
RBCS-044 |
RBCX-044 |
|
Etats-Unis |
RBCR-001_metric RBCR-001 |
RBCS-001 |
|
L'onglet Structural Detailing de la boîte de dialogue Options se compose de deux parties :
- la partie gauche de la boîte de dialogue contient l’arborescence dans laquelle, à l’aide de la souris, vous pouvez sélectionner une des options de préférences du programme
- la partie droite de la boîte de dialogue contient les paramètres de l’option sélectionnée dans l’arborescence ; la boîte de dialogue est mise à jour après chaque sélection de l’option par l’utilisateur.

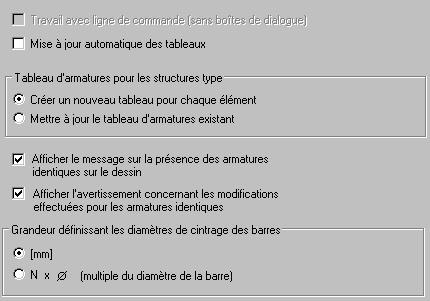

Après la sélection de l’option Béton Armatures disponible dans l’arborescence de la boîte de dialogue contient les options suivantes :
- Mise à jour automatique des tableaux : si cette option est activée, lors du travail avec le logiciel, les tableaux des armatures seront mis à jour après chaque modification effectuée sur le dessin
- Tableau des armatures pour les structures types : permet de sélectionner la façon de créer le tableau pour les structures types (poteau, poutre, semelle isolée, semelle sur pieux, pieux, etc.) ; le tableau peut être généré séparément pour chaque élément de la structure BA (séparément pour la poutre, poteau, etc. ) ou le tableau existant peut être mis à jour après l'ajout d'un nouvel élément de la structure BA
- Afficher le message sur les armatures identiques sur le dessin : si cette option est activée, lors du travail dans le programme, l'utilisateur est informé de la présence d'armatures identiques.
- Afficher l'avertissement concernant les modifications effectuées pour les armatures identiques : si cette option est sélectionnée, vous êtes informé de la possibilité de transférer toutes les modifications apportées aux éléments d'armature identiques, sans modifier leurs numéros de position.
- Grandeur définissant les diamètres de cintrage des barres : permet de choisir le mode de présentation du diamètre des barres, soit en unités sélectionnées (par exemple en mm), soit en tant que multiple du diamètre de la barre.
Si vous sélectionnez l'option Béton Armatures > Paramètres des annotations dans l'arborescence, la boîte de dialogue affiche les options suivantes, qui permettent de définir le fonctionnement par défaut des annotations des barres et des répartitions de barres :
annotations des barres :
- l’option Annotation sur la ligne de rappel désactivée - l’annotation de la barre est saisie de la façon affichée sur la figure ci-dessous
- l’option Annotation sur la ligne de rappel activée - l’annotation de la barre est saisie de la façon affichée sur la figure ci-dessous
- l’option Ligne de rappel désactivée - l’annotation de la barre est saisie de la façon affichée sur la figure ci-dessous (sans la ligne unissant la barre à la pastille avec le numéro de position)
annotation des répartitions :
- l’option Annotation sur la ligne de rappel désactivée
- l’option Annotation sur la ligne de rappel activée
- l’option Ligne de rappel désactivée
