Exemple de la définition des armatures coupées

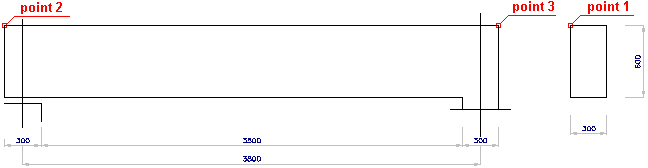

L’exemple ci-dessous présente la définition des armatures coupées dans la section de la poutre affichée sur la figure ci-dessous. Pour définir les contours de la poutre, nous utilisons la macro-commande Poutre - coffrage.

Pour définir une armature coupée dans la poutre, procédez comme suit :

1. Définissez l'armature transversale et longitudinale

DEFINITION DU COFFRAGE DE LA POUTRE

1. Lancez la macro Poutre - Coffrage en cliquant sur .
2. Dans la boîte de dialogue Poutre - Coffrage, spécifiez les paramètres suivants :
   • type de section : 1 (rectangulaire)
   • type de poutre : 1 (poutre à une travée)
   • dimensions de la section transversale de la poutre : hauteur = 600 mm, largeur = 300 mm
   • - géométrie de la poutre : comme sur la figure présentée ci-dessous

3. Cliquez sur Insérer dans la boîte de dialogue Poutre - Coffrage.
4. Indiquez la position du coffrage de la poutre sur le dessin.

DEFINITION DES ARMATURES DE LA POUTRE

1. Cliquez sur l'icône Armature en section .
2. Dans la boîte de dialogue Armature en section, spécifiez les paramètres suivants :
   • type de barres d'armature : cadre polygonal (fermé)
   • diamètre des barres : 8 mm ; enrobage des barres d'armature : 30 mm
   • nuance d'acier : R
   • paramètres de la forme comme sur la figure ci-dessous :

3. Cliquez sur (Point interne).
4. sur le dessin du coffrage de la poutre, indiquer un point interne de la section transversale et le point 1 définissant la position des crochets du cadre (cf. la figure au début de l’exemple)
5. accepter l’annotation par défaut des armatures proposée dans la boîte de dialogue Annotation d’armatures par un clic sur le bouton OK
6. indiquer la position de l’annotation des armatures sur le dessin ; pour cela, appuyer la touche Entrée ou cliquer sur le bouton droit de la souris et sélectionner l’option Entrée du menu contextuel

Les armatures en section transversale de la poutre ont été définies ; au-dessous, nous présentons la définition des armatures longitudinales. Pour cela, il faut :

1. cliquer sur l'icône Armature en élévation
2. Dans la boîte de dialogue Armature en élévation, spécifiez les paramètres suivants :
   • type de barres d'armature : barre droite
   • diamètre des barres : 12 mm ; enrobage des barres d'armature : 30 mm
   • nuance d'acier : R
   • paramètres de forme : comme sur la figure ci-dessous

3. Cliquez sur (2 points).
4. sur le dessin du coffrage de la poutre, indiquer respectivement le point 2 et le point 3 (cf. la figure au début de l’exemple)
5. accepter l’annotation par défaut des armatures proposée dans la boîte de dialogue Annotation d’armatures par un clic sur le bouton OK
6. indiquer la position de l’annotation des armatures sur le dessin ; pour cela, appuyer la touche Entrée ou cliquer sur le bouton droit de la souris et sélectionner l’option Entrée du menu contextuel

Après la définition des armatures transversales et longitudinales, nous pouvons passer à la définition des armatures coupées ; pour cela, il faut :

1. cliquer sur l'icône Armature coupée
2. indiquer la barre droite définie
3. spécifier les paramètres suivants ; répartition des barres : régulière
4. cliquer sur (Branche entière), indiquer la partie supérieure du cadre défini (voir la figure présentée au début de l'exemple) et appuyer sur la touche Entrée
5. dans la boîte de dialogue Armature coupée définir les paramètres suivants :
   • nombre de barres nb 3
   • - quant aux autres paramètres, laissez les paramètres par défaut
6. cliquer sur OK
7. définir les paramètres de la répartition des armatures suivants :
   • type de présentation des barres : tous
   • position : option à compter active
   • type d'annotation de la répartition :
8. cliquer sur OK
9. indiquer la position de l’annotation sur le dessin ; pour cela, appuyer la touche Entrée ou cliquer sur le bouton droit de la souris et sélectionner l’option Entrée du menu contextuel.

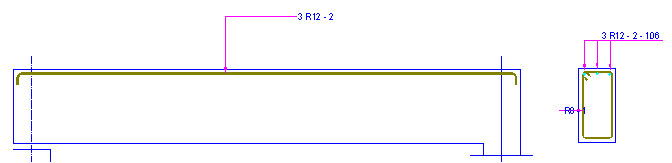

Les armatures coupées définies sont affichées en rouge sur la figure ci-dessous.
