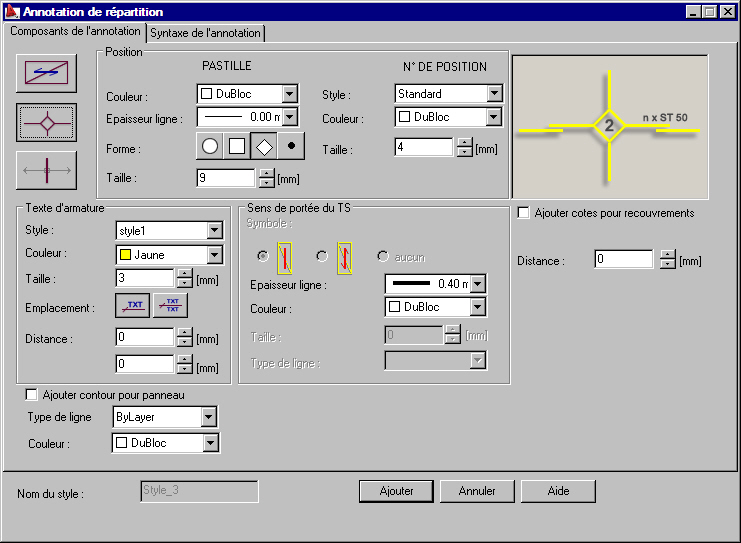

Dans l'onglet Composants de l'annotation de la boîte de dialogue Annotation d'armature (répartition du treillis soudé), vous pouvez définir différents paramètres d'annotation, notamment les couleurs, l'épaisseur de ligne, la taille de police et la forme de la pastille.
Il existe les possibilités suivantes de présenter le treillis soudé sur les dessins :
-
-
.
Les options disponibles dans cette boîte de dialogue dépendent du type de présentation du TS sélectionnée.
Les options disponibles dans la zone Position concernent le repère (pastille) et le numéro figurant dans la pastille.
Sous Position, spécifiez les paramètres de la pastille :
- Couleur
- Epaisseur de la ligne
- Forme de la pastille
- Taille de la pastille
Spécifiez les paramètres de numéro de position :
- Style de police
- Couleur
- Taille
Les options de la section Texte d'armature définissent l'annotation placée derrière une position d'armature :
- Style
- Couleur
- Taille
- Position de l'étiquette par rapport à une pastille et au niveau inférieur d'une pastille.
Sous Sens de portée du treillis soudé, sélectionnez la forme symbolique du sens de portée du treillis soudé :
-
-
- Rien : l'absence de symbole indiquant le sens de portée du treillis soudé.
Lorsqu'un symbole est utilisé, définissez ses paramètres :
- Epaisseur de la ligne
- Couleur du symbole
- Taille
Si vous sélectionnez l'option Ajouter cotes pour recouvrements, les annotations incluent les cotes des recouvrements.
Au bas de la boîte de dialogue se trouve l'option de présentation simplifiée des treillis soudés : Ajouter contour pour panneau. Lorsque vous sélectionnez cette option, un contour est dessiné pour le panneau (dalle). pour ce contour, il faut donner le type de ligne et la couleur.
La zone Ligne de répartition contient des options relatives à la représentation par groupe des treillis soudés :
- Type et couleur de la ligne de répartition
- Type de marque
- Taille
- Epaisseur
- Forme.
