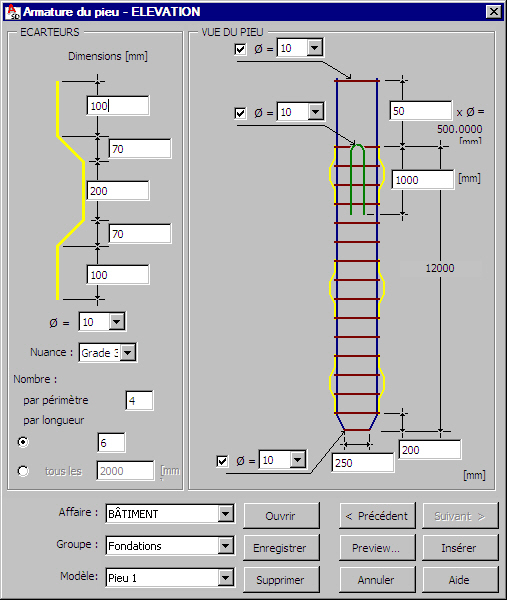

Après la définition des dimensions transversales du pieu, des armatures en section et un clic sur le bouton Suivant >, le logiciel affiche la boîte de dialogue présentée ci-dessous.
La partie gauche de la boîte de dialogue contient les paramètres des armatures en forme de chaise (écarteurs) fournies sur la longueur d'un pieu BA. Pour les armatures en forme de chaise (écarteurs), vous devez définir les paramètres suivants :
- dimensions des armatures dans la partie supérieure de la zone ECARTEURS
- diamètres des barres
- nuance d’acier
- nombre d'écarteurs dans la section transversale (sur périmètre)
- nombre de segments avec les écarteurs sur la longueur du pieu ; vous pouvez le faire de deux manières :
- en définissant le nombre de segments sur lesquels les écarteurs seront répartis
- en définissant l'espacement entre les segments sur lesquels les écarteurs seront répartis
La partie droite de la boîte de dialogue regroupe les paramètres des armatures en élévation du pieu. Dans la zone VUE DU PIEU, vous pouvez définir les paramètres additionnels des armatures du pieu :
- en haut, vous pouvez définir une cerce additionnelle qui clipse les barres longitudinales à l’extrémité du pieu
- en bas, vous pouvez définir une cerce additionnelle qui clipse les barres longitudinales à l’origine du pieu
- dimensions des armatures additionnelles (crochets) : longueur et diamètre des barres.
Les unités utilisées pour la définition de la géométrie et des armatures du pieu BA sont définies dans la boîte de dialogue Préférences de l'affaire.
Dans la partie inférieure de la boîte de dialogue, les listes de sélection permettant la définition de la hiérarchie des affaires et des modèles définis sont disponibles ; lors de la création de la hiérarchie, les principes suivants ont été adoptés :
- une affaire est un composant supérieur à un groupe de la hiérarchie
- dans le cadre d'une affaire, il est possible de définir plusieurs groupes différents
- chaque groupe peut comprendre plusieurs modèles
Cette hiérarchie facilite la gestion des éléments de la structure définis dans l’affaire. La copie du projet entre deux utilisateurs (les ordinateurs employés par les utilisateurs) est aussi plus simple - il suffit de copier tout le répertoire portant le nom de l’affaire pour que toute la hiérarchie avec les groupes et les modèles soit copiée.
La hiérarchie définie par l’utilisateur est tout à fait arbitraire ; voici un exemple d’une hiérarchie :
- Affaire - Bâtiment
- Groupe - Structure
- Modèle - Semelle sur pieux 01
La liste Modèle contient les modèles (schémas) des semelles sur pieux et de leurs armatures définis par l’utilisateur. Après la définition de la géométrie et des armatures de la semelle sur pieux, vous pouvez enregistrer les paramètres en spécifiant un nom dans le champ Modèle et en cliquant sur le bouton Enregistrer (Remarque : un modèle est enregistré dans le groupe et l'affaire sélectionnés). Dans le futur, quand vous commencez à définir des armatures et vous sélectionnez le nom du modèle enregistré (dans une affaire et un groupe sélectionnés), les paramètres dans la boîte dialogue sont identiques à ceux définis dans le modèle.
Un clic sur le bouton Ouvrir ouvre le modèle enregistré dans un groupe et dans une affaire sélectionnés. Pour supprimer un modèle sélectionné affecté à une affaire et à un groupe sélectionnés, cliquez sur Supprimer.
Les modèles enregistrés dans les macro-commandes pour les coffrages des éléments BA sont disponibles dans les macro-commandes pour les armatures correspondantes. Après le chargement d'un tel modèle, l'onglet Géométrie affiche les paramètres de la géométrie de l'élément de la structure enregistrés dans le modèle.
Dans la partie inférieure de la boîte de dialogue, les boutons suivants sont aussi disponibles :
- Aperçu : affiche une présentation de la semelle sur pieux et des armatures définies
- Précédent < / Suivant > - passe à l’onglet suivant / précédent de la boîte de dialogue
- Insérer : place la semelle sur pieux et les armatures définies dans un dessin Les nombres de positions et d'emplacements d'armature de la semelle sur pieux définie dans un dessin doivent être définis en même temps que le dessin de la semelle sur pieux lui-même. Une nomenclature d'armature conforme aux paramètres spécifiés dans la boîte de dialogue Préférences de l'affaire est insérée.
