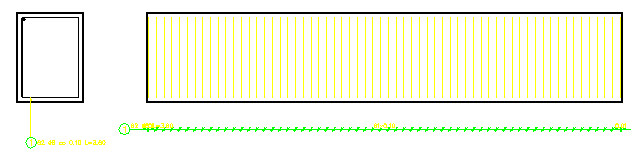

Vous voulez préparer les dessins pour le document présenté sur la figure ci-dessous (section de la poutre BA avec cadre et section longitudinale de la poutre dans laquelle les cadres sont répartis sur la longueur de la poutre).
Afin de créer les vues pour le dessin ci-dessus, il faut :
- Cliquez sur
(Créer le plan de projection). - indiquer le premier et le deuxième sommet définissant la vue de la section transversale de la poutre (voir la figure ci-dessous)
- saisir le nom de la vue, p. ex. Vue transversale et appuyer sur la touche ENTREE
- saisir l’échelle de la vue – accepter l’échelle par défaut 1:20 et appuyer sur la touche ENTREE.
La vue portant le nom saisi a été créée dans le document actif pour la position courante.
Procédez de même lors de la création de la seconde vue – vue de la section longitudinale.
