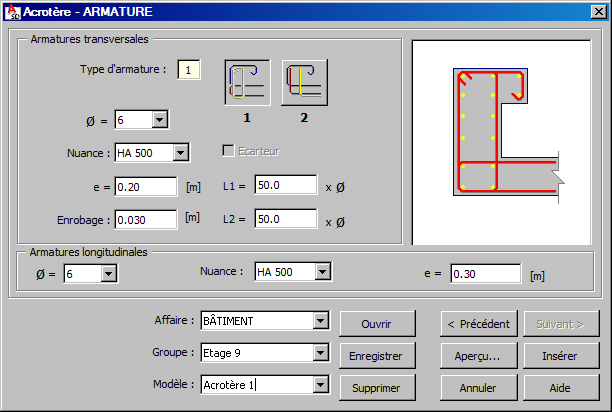

Une fois que vous avez défini les cotes de l'armature de l'acrotère, cliquez sur Suivant. Le logiciel affiche la boîte de dialogue ci-dessous.
Dans la partie supérieure de la boîte de dialogue, vous pouvez définir les paramètres des armatures transversales de l'acrotère. Les paramètres des armatures transversales dépendent du schéma de forme d'acrotère sélectionné dans le premier onglet, Acrotère - Géométrie. Pour chaque forme de l’acrotère, il faut définir les paramètres suivants :
- diamètre des armatures
- nuance d’acier
- espacement des barres
- enrobage des armatures
Pour les schémas de forme d’acrotère, les types d’armatures suivants sont disponibles :
- schéma 1 :
et
- schéma 2 :
et
- schéma 3 :
et
- schéma 4 :
et
Pour chaque type d’armature de l’acrotère, il est possible de définir la valeur du paramètre L1 (voir la figure ci-dessous). La longueur des armatures dépend du diamètre.
Pour le premier schéma et le premier type d’armature, l’option Ecarteur est disponible. L'activation de cette option permet de générer un écarteur additionnel dans la partie supérieure de l'acrotère : sur la figure ci-dessous, il est affiché en rouge.
Pour certains types d’armatures, le champ d’édition L2 est disponible. La longueur des armatures dans la partie supérieure de l’acrotère dépend du diamètre. La longueur L2 est présentée sur la figure ci-dessous.
Dans la partie inférieure de la boîte de dialogue, vous pouvez définir les paramètres des armatures longitudinales suivants :
- diamètre des armatures
- nuance d’acier
- espacement des barres.
Les unités utilisées pour la définition de la géométrie et des armatures de l'acrotère sont définies dans la boîte de dialogue Préférences de l'affaire.
Dans la partie inférieure de la boîte de dialogue, les listes de sélection permettant la définition de la hiérarchie des affaires et des modèles définis sont disponibles ; lors de la création de la hiérarchie, les principes suivants ont été adoptés :
- une affaire est un composant supérieur à un groupe de la hiérarchie
- dans le cadre d'une affaire, il est possible de définir plusieurs groupes différents
- chaque groupe peut comprendre plusieurs modèles
Cette hiérarchie facilite la gestion des éléments de la structure définis dans l’affaire. La copie du projet entre deux utilisateurs (les ordinateurs employés par les utilisateurs) est aussi plus simple - il suffit de copier tout le répertoire portant le nom de l’affaire pour que toute la hiérarchie avec les groupes et les modèles soit copiée.
La hiérarchie définie par l’utilisateur est tout à fait arbitraire ; voici un exemple d’une hiérarchie :
- Affaire - Bâtiment
- Groupe - Etage 10
- Modèle - Acrotère 01
La liste Modèle contient les modèles (schémas) des acrotères et de leurs armatures définis par l’utilisateur. Après la définition de la géométrie et des armatures de l'acrotère, vous pouvez enregistrer les paramètres en spécifiant un nom dans le champ Modèle et en cliquant sur le bouton Enregistrer (Remarque : un modèle est enregistré dans le groupe et l'affaire sélectionnés). Dans le futur, quand vous commencez à définir des armatures et vous sélectionnez le nom du modèle enregistré (dans une affaire et un groupe sélectionnés), les paramètres dans la boîte dialogue sont identiques à ceux définis dans le modèle.
Un clic sur le bouton Ouvrir ouvre le modèle enregistré dans un groupe et dans une affaire sélectionnés. Pour supprimer un modèle sélectionné affecté à une affaire et à un groupe sélectionnés, cliquez sur Supprimer.
Les modèles enregistrés dans les macro-commandes pour les coffrages des éléments BA sont disponibles dans les macro-commandes pour les armatures correspondantes. Après le chargement d'un tel modèle, l'onglet Géométrie affiche les paramètres de la géométrie de l'élément de la structure enregistrés dans le modèle.
Dans la partie inférieure de la boîte de dialogue, les boutons suivants sont aussi disponibles :
- Aperçu : affiche une présentation de l'acrotère et des armatures définis
- Précédent < / Suivant > - passe à l’onglet suivant / précédent de la boîte de dialogue
- Insérer : place l'acrotère et les armatures définis dans un dessin Les nombres de positions et d'emplacements d'armature de l'acrotère défini dans un dessin doivent être définis en même temps que le dessin de l'acrotère lui-même. Une nomenclature d'armature conforme aux paramètres spécifiés dans la boîte de dialogue Préférences de l'affaire est insérée.
