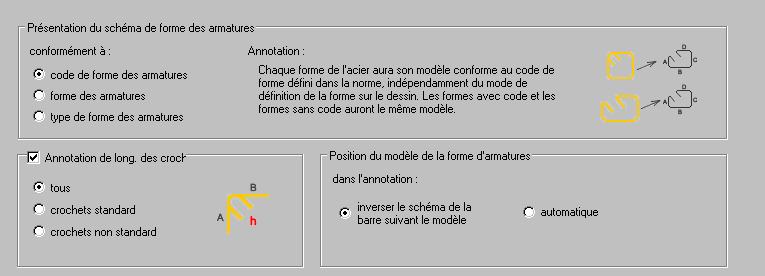

Cette boîte de dialogue contient des options définissant la présentation d'un schéma de barre dans les nomenclatures d'armatures et les annotations d'armature. Pour accéder à la boîte de dialogue, sélectionnez Barres > Schéma de forme dans la boîte de dialogue Préférences de l'affaire. Cette boîte de dialogue contient des options supplémentaires, comme illustré ci-dessous.
Dans le champ Schéma de forme de la barre, trois éléments peuvent être sélectionnés. Conformément à :
-
Code de forme des armatures
Chaque schéma de forme respecte le schéma de forme d'armature défini dans le code, quelle que soit la méthode de définition de forme utilisée dans le dessin. Le schéma de forme des formes d'armature correspond au code de forme adéquat.
-
Forme d'armature
Chaque schéma de forme respecte le schéma d'armature défini dans le dessin, quelle que soit la méthode de définition d'armature utilisée. Le schéma de forme des formes d'armature correspond à une forme d'armature.
-
Type de forme des armatures
Chaque schéma de forme respecte le type de forme d'armature, quelle que soit la méthode de définition d'armature utilisée. Les armatures associées à un code de forme se verront attribuer le schéma de forme indiqué dans le code. Les armatures sans code de forme se verront affecter un schéma de forme ajusté.
Utilisez l'option Annotation de long. des crochets pour sélectionner ou désélectionner la longueur de crochet d'une forme de barre dans les annotations et les nomenclatures.
Si cette option est sélectionnée, d'autres possibilités s'offrent à vous :
- Tous les crochets
- Crochets standard
- Crochets non standard
L'utilisateur détermine quel type de crochet doit être annoté.
Le champ Position du modèle de la forme d'armatures permet de sélectionner la méthode de positionnement d'un schéma de barre dans l'annotation d'armature :
- Inverser le schéma de la barre suivant le modèle : si cette option est sélectionnée, le schéma de barre est dessiné en fonction de sa position dans le modèle.
- Automatique : si cette option est sélectionnée, le schéma de barre pivote automatiquement en fonction du segment le plus long.
