L'illustration suivante montre l'armature d'une platine de support (fournie sous un chemin de roulement) : dans la figure ci-dessous, l'utilisateur doit suivre les étapes ci-dessous, par exemple :
Pour définir l'armature d'une platine de support, spécifiez les paramètres suivants :
- dans la boîte de dialogue Armature spéciale, sélectionner le type d'armature : armature des consoles courtes
- définir la valeur (zone Paramètres de forme) de la longueur de la branche égale à 30 cm
- cliquer sur
(Points) - spécifier le premier point 1
- dans la ligne de commande, sélectionner la commande Côté : cela permet de changer la position de l'armature par rapport à l'objet (coffrage)
- spécifier les points successifs : 2 et 3 (voir l'illustration ci-dessus)

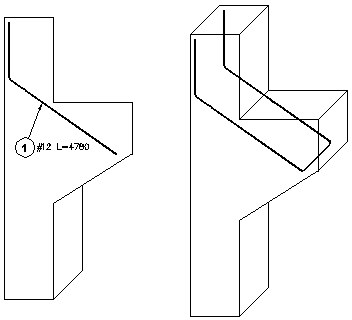

- spécifier le point 1 comme le point d’ouverture de l’armature ; l’armature définie est présentée sur la figure ci-dessous.
